選擇石英晶體要了解的必要參數,ECS-400-18-10-3OT晶振

來源：http://m.py519.com 作者：億金電子 2023年06月19

選擇石英晶體要了解的必要參數,ECS-400-18-10-3OT晶振，由于石英晶振的多功能性，長期以來一直被認為是創造準確耐用計時解決方案的最佳材料。石英晶振以滿足許多不同系統的需求。這種多功能性對工程師來說是一個好處，但有時也會增加混亂。
為了獲得更順暢的過程，請關注以下頻率控制參數，以縮小選項范圍并確定與您的需求最相關的組件。
頻率
石英自然攜帶頻率，但它必須從其自然狀態轉換為用于定時解決方案的碎片或晶體。大多數石英晶體頻率介于 32.768 kHz 和 200 MHz 之間。石英晶體振蕩器必須與系統所需的頻率相匹配。設計電路時，請記住頻率與其他參數無關。
環境溫度下的頻率容差
工程師希望避免石英晶體振蕩器的易失性和意外行為，因此他們必須了解支持其系統的晶體的頻率容差。頻率容差表示在環境溫度下正常工作期間與額定晶體頻率的最大預期偏差。這是制造商提供的保證數字，只要正確使用定時解決方案，就可以確保石英晶體的振蕩頻率保持在一定范圍內。選擇具有最大晶體頻率容差的定時解決方案，該解決方案可以安全地落在系統的可接受范圍內。
頻率穩定性
選擇石英晶體要了解的必要參數,ECS-400-18-10-3OT晶振，信譽良好的制造商通過兩種方式識別石英晶體的頻率穩定性：在可接受的工作溫度范圍內的頻率偏差和每次溫度變化的頻率偏差。這些數字為工程師提供了足夠的信息，以確定適合其系統的時序解決方案。這使他們能夠預測溫度波動對每個潛在定時解決方案的影響，并做出最明智的選擇。
工作溫度
石英晶體必須始終考慮的一個特征是溫度依賴性。所有石英晶振封裝在其數據表上都有溫度容差。在保證公差之外運行并不總是會導致直接問題，但隨著時間的推移會導致功能不正常。確保采購的定時解決方案包括能夠承受所有可能條件的晶體。
頻率穩定性
信譽良好的制造商通過兩種方式識別石英晶體的頻率穩定性：在可接受的工作溫度范圍內的頻率偏差和每次溫度變化的頻率偏差。這些數字為工程師提供了足夠的信息，以確定適合其系統的時序解決方案。能夠預測溫度波動對每個潛在時序解決方案的影響，使工程師能夠做出最明智的選擇。
負載電容
為了在振蕩器內保持最精確的頻率，必須考慮電路的正確負載電容。負載電容是指與石英晶體本身并聯的外部電路電容量。石英晶體專門制造用于在指定的負載電容范圍內工作，因此必須確定系統的需求并將其與您采購的定時解決方案相結合。

包裝

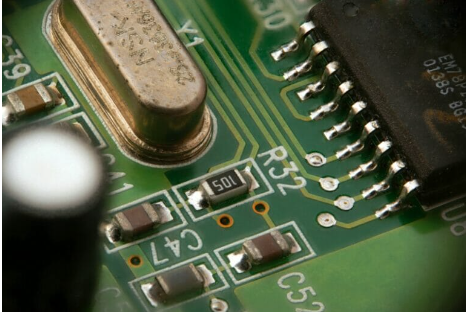

選擇石英晶體要了解的必要參數,ECS-400-18-10-3OT晶振，雖然性能不受晶體封裝尺寸的影響，但許多電路板設計失敗是因為沒有考慮每個組件的尺寸。封裝尺寸最終取決于頻率要求。所需頻率越低，晶體需要越長。影響晶體封裝尺寸的其他因素包括：
氣密密封：為了減少老化并實現最佳性能，您的石英振蕩器晶體封裝將始終是密封的。雖然氣密密封是必要的，但它也會增加封裝尺寸，必須在電路設計中加以考慮。
安裝類型：THT安裝的石英晶體比SMD晶體使用更廣泛，但尺寸更大。石英振蕩器本身的尺寸無法縮小，但切換到采用SMD安裝晶體封裝的振蕩器將為您的設計節省一些空間。并非所有石英晶體相同的安裝形式，因此在原始設計中考慮空間仍然很重要。技術支持

ECS原廠編碼	型號	頻率	頻率容差	頻率偏差度	負載電容	工作溫度
ECS-.327-8-14	ECS-1x5	32.768kHz	-	±20ppm	8pF	-10°C ~ 60°C
ECS-.327-8-14X	ECS-1x5X	32.768kHz	-	±20ppm	8pF	-10°C ~ 60°C
ECS-.327-12.5-13	ECS-2x6	32.768kHz	-	±20ppm	12.5pF	-10°C ~ 60°C
ECS-.327-6-13	ECS-2x6	32.768kHz	-	±20ppm	6pF	-10°C ~ 60°C
ECS-.327-12.5-13FLX-C	ECS-2x6-FLX	32.768kHz	-	±10ppm	12.5pF	-40°C ~ 85°C
ECS-.327-12.5-13X	ECS-2X6X	32.768kHz	-	±20ppm	12.5pF	-10°C ~ 60°C
ECS-.320-12.5-13	ECS-31	32kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.400-12.5-13	ECS-31	40kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.600-12.5-13	ECS-31	60kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.655-12.5-13	ECS-31	65.536kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.750-12.5-13	ECS-31	75kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-1.00-12.5-13	ECS-31	100kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-1.25-12.5-13	ECS-31	125kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-1.536-12.5-13	ECS-31	153.6kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.320-12.5-13X	ECS-31X	32kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-.655-12.5-13X	ECS-31X	65.536kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-1.00-12.5-13X	ECS-31X	100kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-1.536-12.5-13X	ECS-31X	153.6kHz	-	±30ppm	12.5pF	-10°C ~ 60°C
ECS-35-18-10	ECS-3x10	3.579545MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-36-18-10	ECS-3x10	3.6864MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-400-18-10-3OT	ECS-3x10	40MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-40-18-10	ECS-3x10	4MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-49-18-10	ECS-3x10	4.9152MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-60-18-10	ECS-3x10	6MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-73-18-10	ECS-3x10	7.3728MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-80-18-10	ECS-3x10	8MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-35-18-10X	ECS-3X10X	3.579545MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-36-18-10X	ECS-3X10X	3.6864MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-40-18-10X	ECS-3X10X	4MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-49-18-10X	ECS-3X10X	4.9152MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-60-18-10X	ECS-3X10X	6MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-73-18-10X	ECS-3X10X	7.3728MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-80-18-10X	ECS-3X10X	8MHz	±50ppm	±50ppm	18pF	-10°C ~ 60°C
ECS-.327-12.5-1210-TR	ECX-1210	32.768kHz	-	±20ppm	12.5pF	-40°C ~ 85°C
ECS-.327-9-1210-TR	ECX-1210	32.768kHz	-	±20ppm	9pF	-40°C ~ 85°C
ECS-.327-7-1210-TR	ECX-1210	32.768kHz	-	±20ppm	7pF	-40°C ~ 85°C
ECS-.327-6-13X	ECS-2X6X	32.768kHz	-	±20ppm	12.5pF	-10°C ~ 60°C
