小型基站晶振應用解決方案,愛普生晶振強力輸出
小型基站也是通訊網絡中的重要組成部分,該種設備對石英晶振產品的性能,如頻率穩定性,相位噪聲,復雜環境的起振性能都有相應的要求,而通常情況下在基站這種設備上使用的都是有源晶振系列產品;除此之外精準定時也會影響其工作性能,那么如何選型小型基站和精密計時所使用的晶振產品就變得尤為重要;對此,愛普生推出了一套完美的選型解決方案.

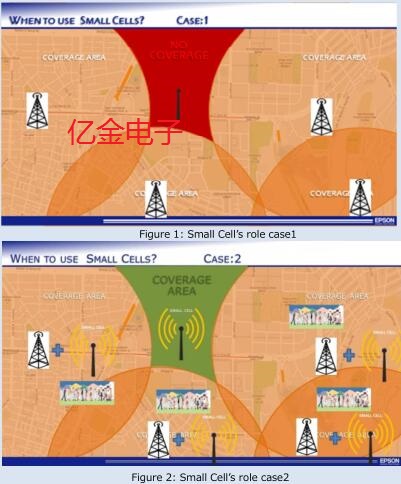

小型蜂窩基站是一種小量用戶端通信基站,其主要作用就是為網絡通信社區減輕一定的負荷,在圖一和圖二中就能夠清楚明了的看出來;其中圖一展示了小型基站用于補充現有基站無法覆蓋的死區(實施前紅色區域)的通信質量(橙色區域),圖二則是表示小型基站可以覆蓋現有基站所覆蓋的流量溢出區域.

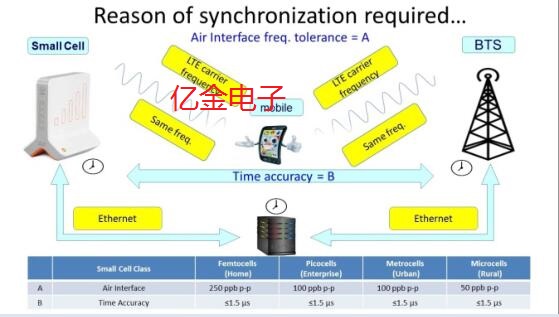

小型基站,從其名字就能夠看得出來,這種基站小巧且易于安裝,與現代化基站相比,它的運行成本低時最大的優點,但是為了適應未來業務量的增長,為了有效利用有限的頻譜,LTE通信方案由FDD逐步演化為TDD,但在這種情況下,所需的精度時鐘就會非常高.所以如果采用TDD方案,為提高終端的接收質量,那么基站和小基站之間要求精確的”頻率同步”,和”時間同步”,如圖3所示
這時影響頻率同步和時間同步的因素分為3個方面,這三方面因素是非常重要的;首先是相位噪聲,其次是頻率穩定度,最后就是頻率漂移性能了.在這里我們就不詳細介紹這三方面了;接下來看看愛普生晶振在這方面的選型到底有何高招.
愛普生計時設備(元器件)優點眾多,但是憑借其先進的技術,該公司依舊是向著如下三個方面去改善石英晶振的性能;1)改善相位噪聲,使得其對外界環境因素實現了良好的噪聲特性;2)頻率穩定性,采用內部集成電路設計制造,根據其自身光刻技術對諧振器元器件進行優化組合,以達到良好的穩定性3)頻率漂移特性.
在這里,愛普生推薦了三款適用于小型基站精準定時的晶振產品,分別是TG5032CAN,TG-5500CA/5501CA以及OG2520其中前兩款都是溫補晶振,頻率穩定度最高可達0.5ppm,再就是它們的耐高溫性能非常好,一般工作溫度在-40-85℃以上,都具備低相噪的性能,OG2520就更不用說了,除了體積大點,對于基站這種設備來說可以說全是優點.
通過以上介紹與分析,由此我們可推斷出,愛普生在小型基站精準定時方面的選型方案就是選擇相位噪聲低的,頻率穩定性高的,頻率漂移較少的石英晶體振蕩器,通常情況下會選擇溫補晶振,其次像恒溫晶振,壓控晶振,壓控溫補晶振等性能比較好的產品.
小型基站也是通訊網絡中的重要組成部分,該種設備對石英晶振產品的性能,如頻率穩定性,相位噪聲,復雜環境的起振性能都有相應的要求,而通常情況下在基站這種設備上使用的都是有源晶振系列產品;除此之外精準定時也會影響其工作性能,那么如何選型小型基站和精密計時所使用的晶振產品就變得尤為重要;對此,愛普生推出了一套完美的選型解決方案.
小型蜂窩基站是一種小量用戶端通信基站,其主要作用就是為網絡通信社區減輕一定的負荷,在圖一和圖二中就能夠清楚明了的看出來;其中圖一展示了小型基站用于補充現有基站無法覆蓋的死區(實施前紅色區域)的通信質量(橙色區域),圖二則是表示小型基站可以覆蓋現有基站所覆蓋的流量溢出區域.
愛普生計時設備(元器件)優點眾多,但是憑借其先進的技術,該公司依舊是向著如下三個方面去改善石英晶振的性能;1)改善相位噪聲,使得其對外界環境因素實現了良好的噪聲特性;2)頻率穩定性,采用內部集成電路設計制造,根據其自身光刻技術對諧振器元器件進行優化組合,以達到良好的穩定性3)頻率漂移特性.
在這里,愛普生推薦了三款適用于小型基站精準定時的晶振產品,分別是TG5032CAN,TG-5500CA/5501CA以及OG2520其中前兩款都是溫補晶振,頻率穩定度最高可達0.5ppm,再就是它們的耐高溫性能非常好,一般工作溫度在-40-85℃以上,都具備低相噪的性能,OG2520就更不用說了,除了體積大點,對于基站這種設備來說可以說全是優點.
通過以上介紹與分析,由此我們可推斷出,愛普生在小型基站精準定時方面的選型方案就是選擇相位噪聲低的,頻率穩定性高的,頻率漂移較少的石英晶體振蕩器,通常情況下會選擇溫補晶振,其次像恒溫晶振,壓控晶振,壓控溫補晶振等性能比較好的產品.
