石英振蕩器系列三之那些由振蕩電路所引起的問題及應對措施
在上一期中詳細闡述了振蕩器振蕩電路的工作原理以及檢測方法,是的,這樣的確加深了我們對該類型產品的了解程度,但這依舊還遠遠不夠,想要在深入了解其原理,那么就必須要要對設計有一定的了解,一個優秀的設計可以將一顆晶振的性能發揮到極致,但是我們不得不承認在設計中會出現這樣那樣的問題,那么我們應該怎么樣應對這些問題呢?都有哪些應對措施呢?

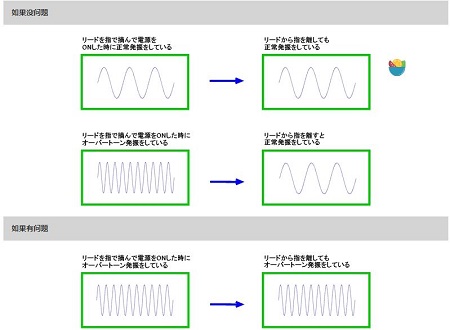

那要怎么樣判斷振蕩電路出現異常了呢?檢查高振蕩模式(容易從基波振蕩到第三諧波)的一種簡單方法是在振蕩器的振蕩模式為基波時讀取振蕩器,如圖9所示.即使在用水稍微蘸濕手指后再關閉電源然后再打開電源的情況下,示波器的波形也將為3.如果不進行泛音振蕩,則可以判斷沒有異常振蕩的可能性.
那在設計電路時又有哪些故障癥狀呢?其中包括:實際機器的頻率精度非常嚴格,但是沒有落在所需的頻率范圍內;它是調節頻率的電路,但是無法調節頻率;該頻率約為正常頻率的1/3或3倍;當打開電源時,振動器的振蕩開始時間很慢;傳感器沒有振蕩,或者開始振蕩需要很長時間.從這些表象我們也可以看出振蕩電路是否處于異常狀態.
因此,為了防止這種癥狀,需要至少研究上述振蕩電路的基本項目.這里,如果不需要改變石英晶體振蕩器的規格來解決該問題,則可以相對容易地采取電路側的對策.具體見下表.
但是,即使改善了故障癥狀,在許多情況下,其他振蕩電路的特性也無法滿足,并且可能會發生其他故障,因此有必要研究電路.此外,即使嘗試對策也無法解決問題,如果有要求,我們也會考慮,請與我們的銷售人員聯系.億金晶振代理商將全力助您解決問題.
在上一期中詳細闡述了振蕩器振蕩電路的工作原理以及檢測方法,是的,這樣的確加深了我們對該類型產品的了解程度,但這依舊還遠遠不夠,想要在深入了解其原理,那么就必須要要對設計有一定的了解,一個優秀的設計可以將一顆晶振的性能發揮到極致,但是我們不得不承認在設計中會出現這樣那樣的問題,那么我們應該怎么樣應對這些問題呢?都有哪些應對措施呢?
那要怎么樣判斷振蕩電路出現異常了呢?檢查高振蕩模式(容易從基波振蕩到第三諧波)的一種簡單方法是在振蕩器的振蕩模式為基波時讀取振蕩器,如圖9所示.即使在用水稍微蘸濕手指后再關閉電源然后再打開電源的情況下,示波器的波形也將為3.如果不進行泛音振蕩,則可以判斷沒有異常振蕩的可能性.
因此,為了防止這種癥狀,需要至少研究上述振蕩電路的基本項目.這里,如果不需要改變石英晶體振蕩器的規格來解決該問題,則可以相對容易地采取電路側的對策.具體見下表.
| 故障癥狀 | 起源 | 對策示例 |
| 頻移 | 振動器的負載能力和振蕩電路的負載能力不匹配. | 更改電路常數(C1,C2). |
| 更改傳感器的負載電容. | ||
| 頻率無法調整 | 微調電容器導致的可變頻率量不足. | 減小微調電容器和固定電容器的電容. |
| 振蕩頻率約為正常頻率的3倍 | 電路常數與振蕩器的振蕩順序不匹配. | 增加反饋電阻(Rf)的值. |
| 插入限流電阻(Rd). | ||
| 增加外部電容器(C1,C2)的值. | ||
| 以正常頻率的1/3振蕩 | 電路常數與振蕩器的振蕩順序不匹配. | 減小反饋電阻(Rf)的值. |
| 減小極限電阻(Rd)值. | ||
| 減小外部電容器(C1,C2)的值. | ||
| 振動器不振蕩 | 電路的負電阻沒有裕度. | 減小極限電阻(Rd)值. |
| 振蕩器啟動時間長 | 減小外部電容器(C1,C2)的值. |
