SiTime MEMS 定時用于智能電表
來源：http://m.py519.com 作者：億金電子 2024年12月11
智能電表
遠程監控的好處和用途繼續急劇上升。隨著這些支持 IoT 的設備擴展到更多沒有電源的偏遠地區或受停電影響的區域，低功耗變得越來越重要。
SiTime晶振的 MEMS μPower 時序解決方案提供最小的占用空間、最高的可靠性和多種降低系統功耗的方法 ——— 從 1 μA NanoDrive 器件到在睡眠模式下節省功耗的更高穩定性。
SiTime MEMS 定時優勢
一、最小的占用空間和功率
1.2 毫米2云解決方案提供商
高達 <1 μA 的超低功耗
NanoDrive™ 可編程輸出擺幅
二、強大的時鐘解決方案
±5 ppm 頻率穩定性
抗電源噪聲
LVCMOS 支持驅動多個負載
三、集成 MEMS，易于使用
無外部石英
無 quartz 可靠性問題
無蓋板或屏蔽層
智能電表，無論是電表、燃?xì)獗磉€是水表，都為公用事業公司提供了巨大的好處。除了無需派遣人員讀取每個電表而節省的成本外，智能電表還使公用事業公司能夠在發生停電和其他問題時收到通知。

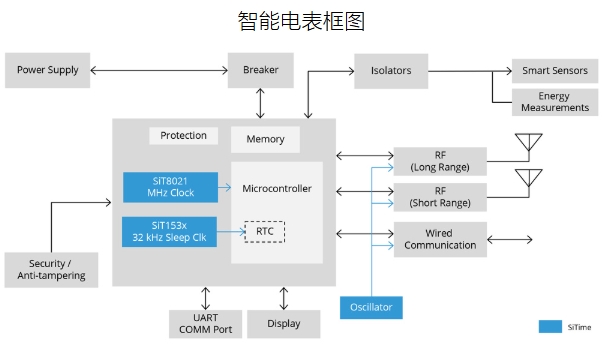

智能電表需要多個 clock source。
1、睡眠時鐘：用于跟蹤時間和日期。因此，當系統的其余部分關閉時，它正在運行。它通常以 32.768 kHz 的低功率運行。
2、用于通信接口的振蕩器：在頻率、信號（單端或差分）、抖動限制等方面的各種要求。
3、微控制器時鐘：通常使用 16 至 40 MHz 范圍內的晶體諧振器或振蕩器來實現。
用于智能電表的 SiTime MEMS 定時
| 設備 | 主要特點 | 關鍵價值 |
|
32.768 KHz XO SiT1532 32.768 KHz SiT1534 1 至 32.768 KHz |
900 nA 典型功耗 1.2 V 至 3.63 V 工作電壓 1.5 x 0.8 mm 和 2.0 x 1.2 mm 封裝 |
節省電力，最大限度地延長電池壽命 可編程輸出擺幅，進一步節省功耗 占地面積小，節省電路板空間 內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間 |
|
32.768K振蕩器 SiT1569 1 KHz 至 462.5 kHz MHz |
100 kHz 時電流消耗為 3.3 μA ±50 ppm 穩定性 1.5 x 0.8 mm 封裝 |
節省電力，最大限度地延長電池壽命 可編程輸出擺幅，進一步節省功耗 占地面積小，節省電路板空間 內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間 |
|
32.768 kHz TCXO SiT1552 32.768 KHz |
±5 至 ±20 ppm 990 nA 典型消耗 1.5 V 至 3.65 V 電源范圍 1.5 x 0.8 mm 封裝 |
節省電力，最大限度地延長電池壽命 可編程輸出擺幅，進一步節省功耗 占地面積小，節省電路板空間 內部 VDD 濾波消除了外部旁路電容器：降低了 BOM 成本并進一步節省了空間 |
|
MHz 振蕩器 SiT8021 1 至 26 MHz |
超低功耗：6.144 MHz、1.8 V、10 pF 負載時< 270 μA 1.5 x 0.8 mm 封裝 ±50 和 ±100 ppm 選項 1.62 至 3.63 V 電源 -40°C 至 85°C |
節省電力，最大限度地延長電池壽命 節省電路板空間 高可靠性 占地面積小 低功耗 抗 EMI 能力 |
SiTime 振蕩器為智能電表提供了許多優勢
1、占地面積小：最小 1.5 x 0.8 mm。
2、極低的功率：MHz 振蕩器為 <1 mA – 實際值取決于頻率;<32.768 kHz 振蕩器為 490 nA）。
3、抗 EMI：由于與傳統晶體諧振器相比，SiTime MEMS 諧振器的尺寸較小。這在大電流常見的電表中尤為重要。
4、頻率精度：睡眠時鐘的精度更高，允許在 RTC 與網絡時間的重新同步之間有更長的系統待機時間。這有助于顯著節省互聯電池供電設備的功耗。
