Cardinal鎖相環基礎知識
鎖相環導論
Cardinal鎖相環基礎知識
鎖相環導論
鎖相環(PLL) 電路用于頻率控制。他們可以配置為頻率乘法器、解調器， 跟蹤發電機或時鐘恢復電路。每個這些應用要求不同的特征，但是他們都使用相同的基本電路概念。

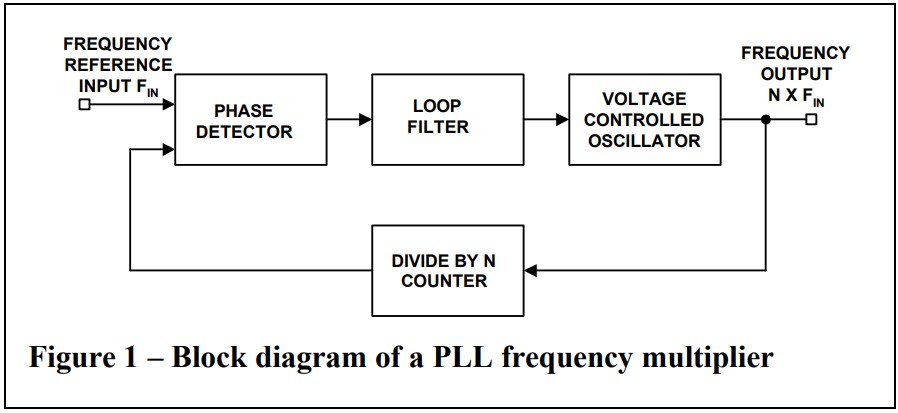

圖1包含一個模塊基本PLL示意圖倍頻器。這該電路的操作是典型的全鎖相循環。這基本上是一種反饋控制系統控制電壓控制的相位貼片振蕩器(VCO)。輸入信號施加到一個輸入端相位檢測器。其他的輸入連接到N分頻的輸出 柜臺。通常情況下 兩個信號的頻率將 幾乎一樣。這鑒相器的輸出為 與電壓成比例的電壓 之間的相位差兩個輸入。這個信號是應用于環路濾波器。它是環路濾波器決定的動態特征 鎖相環。濾波后的信號控制VCO。注意到VCO的輸出為a N倍的頻率提供給的輸入頻率參考輸入。
Cardinal鎖相環基礎知識
這個輸出信號被發送回來 通過連接到鑒相器 除以N計數器。
通常環路濾波器是旨在匹配 要求的特征PLL的應用。如果PLL將獲取并跟蹤a 用信號表示環路的帶寬 過濾器將大于如果它期望固定的輸入頻率。 頻率范圍PLL將接受并鎖定is 稱為捕獲范圍。一次PLL鎖定并跟蹤 頻率范圍內的信號 PLL將遵循的是 稱為跟蹤范圍。通常跟蹤范圍是 大于捕獲范圍。 環路濾波器還確定。
信號頻率有多快 可以改變并且仍然保持鎖定。這是最大值 回轉率。越窄環路濾波器帶寬可實現的階段越小 錯誤。這是在 響應速度變慢的代價和縮小的捕獲范圍。

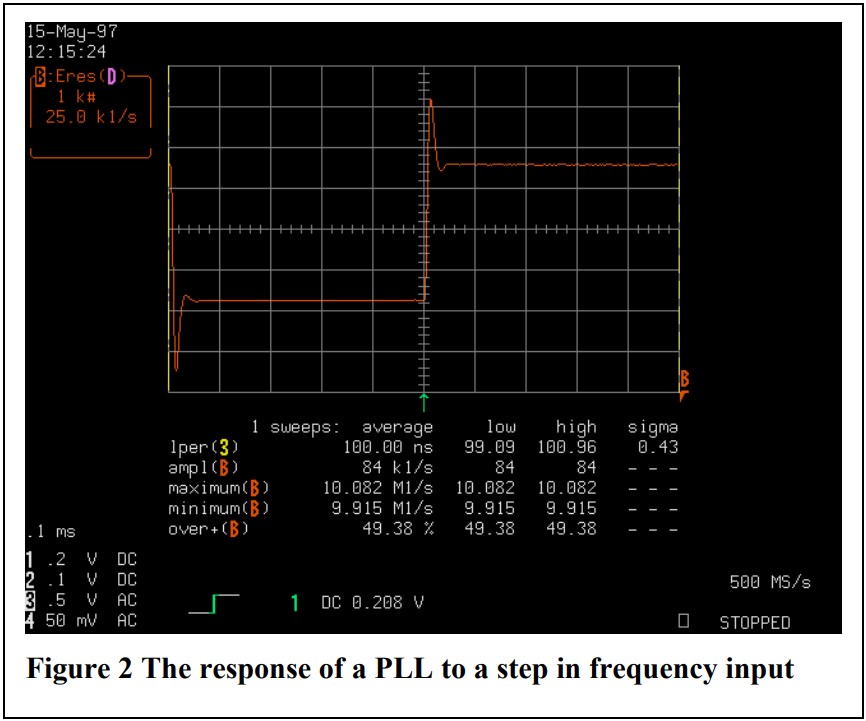

典型的例子 PLL動態測量 響應如圖2所示。 該P(yáng)LL用于頻率合成器和顯示了對80的響應10MHz中的kHz步進 參考輸入。這個電路 捕捉范圍約為中心頻率的+/- 5%
Cardinal鎖相環基礎知識
請注意，石英晶振的頻率 垂直軸PLL顯示a 50 %超調。這稍微欠阻尼響應為a 達成妥協 更快的壓擺率容差和 中等捕獲范圍。
請注意，石英晶振的頻率 垂直軸PLL顯示a 50 %超調。這稍微欠阻尼響應為a 達成妥協 更快的壓擺率容差和 中等捕獲范圍。
有各種各樣的方法 LeCroy示波器可以 用于PLL測量。 現代、高性能 微處理器通常采用 內部PLL用于乘以系統時鐘頻率。這 制造商指定 最大循環周期 上允許的變化 系統時鐘。典型的 規格是 最大抖動小于250° ps峰對峰。自從 PLL的輸出不是 重要的是 系統時鐘輸入滿足這一點 規格。

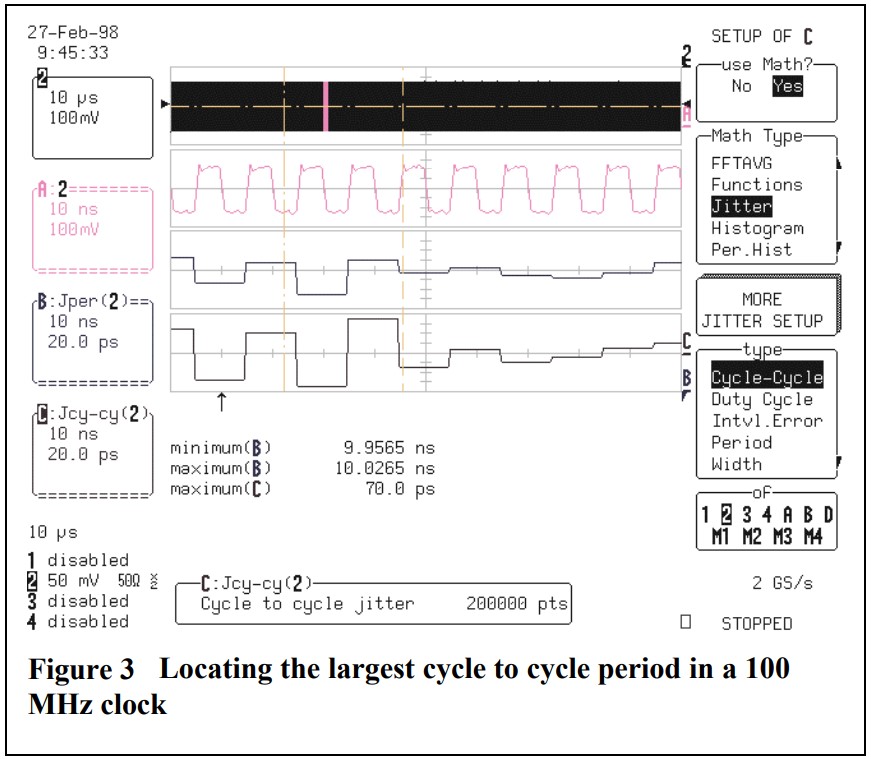

工程師可以 驗證系統時鐘通過以下方式滿足本規范 測量系統時鐘 使用抖動跟蹤循環來循環。 這如圖3所示。 在100 us記錄中最大循環周期 差70 ps。這個值 是直接從抖動跟蹤周期到周期 軌跡c中的波形。該區域 在垂直參數之間 光標標記最大值。 跡線A是 采集的數據并顯示 兩個相鄰的循環最大差異。 軌跡B是抖動軌跡讀取絕對值的周期 的每個周期的周期 時鐘波形。貼片石英晶振
如果PLL是可訪問的，LeCroy 范圍可用于驗證 鑒相器的線性度 通過繪制平均值的趨勢 輸出電平與輸入相位的關系 差異。
勒羅伊示波器提供了一個 各種測量 表征相位的工具 鎖定循環。抖動和時序分析是以下方面的主要工具 這些精度評估 時基電路。
什么是壓控晶振？壓控晶振(VCXO)是一種石英晶體振蕩器，其振蕩效率可以通過紅外線加控制電壓來改變或調制。它的振蕩頻率由晶體決定，頻率可以通過控制電壓在小范圍內調節。VCXO多用于鎖相技術和頻率負反饋調制。通常，控制電壓范圍為0V至2V或0V至3V。VCXO的調諧范圍為100ppm至200ppm。壓控晶振主要由石英諧振器、變?nèi)荻O管和振蕩電路組成。其工作原理是通過控制電壓來改變變?nèi)荻O管的電容，從而“拉動”石英諧振器的頻率，達到調頻的目的。
| 原廠編碼 | 品牌 | 系列 | Description描述 |
| CVFSC7 | Cardinal晶振 | CVFSC | OSC VCXO 622.08MHZ CMOS SMD |
| CVFSE7 | Cardinal晶振 | CVFSE | OSC VCXO 622.08MHZ PECL SMD |
| CVFSV7 | Cardinal晶振 | CVFSV | OSC VCXO 622.08MHZ LVDS SMD |
| CV622E9 | Cardinal晶振 | CV622E | OSC VCXO 622.08MHZ PECL SMD |
| CV622V9 | Cardinal晶振 | CV622V | OSC VCXO 622.08MHZ LVDS SMD |
| C3VFSC7 | Cardinal晶振 | C3VFSC | OSC VCXO 311.04MHZ CMOS SMD |
| C3VFSE7 | Cardinal晶振 | C3VFSE | OSC VCXO 311.04MHZ PECL SMD |
| C3VFSV7 | 有源晶振 | C3VFSV | OSC VCXO 311.04MHZ LVDS SMD |
| CFVE-A7BP-155.52TS | Cardinal晶振 | CFVE | OSC VCXO 155.52MHZ LVPECL SMD |
| CFVE-A7BP-156.25TS | Cardinal晶振 | CFVE | OSC VCXO 156.25MHZ LVPECL SMD |
| CFVE-A7BP-212.5TS | Cardinal晶振 | CFVE | OSC VCXO 212.50MHZ LVPECL SMD |
| CFVE-A7BP-311.04TS | Cardinal晶振 | CFVE | OSC VCXO 311.04MHZ LVPECL SMD |
| CFVE-A7BP-622.08TS | Cardinal晶振 | CFVE | OSC VCXO 622.08MHZ LVPECL SMD |
| CFVED-A7BP-155.52TS | Cardinal晶振 | CFVED | OSC VCXO 155.52MHZ LVPECL SMD |
| CFVED-A7BP-156.25TS | Cardinal晶振 | CFVED | OSC VCXO 156.25MHZ LVPECL SMD |
| CFVED-A7BP-212.5TS | Cardinal晶振 | CFVED | OSC VCXO 212.50MHZ LVPECL SMD |
| CFVED-A7BP-311.04TS | Cardinal晶振 | CFVED | OSC VCXO 311.04MHZ LVPECL SMD |
| CFVED-A7BP-622.08TS | Cardinal晶振 | CFVED | OSC VCXO 622.08MHZ LVPECL SMD |
| CFVL-A7BP-155.52TS | Cardinal晶振 | CFVL | OSC VCXO 155.52MHZ LVDS SMD |
| CFVL-A7BP-156.25TS | Cardinal晶振 | CFVL | OSC VCXO 156.25MHZ LVDS SMD |
| CFVL-A7BP-212.5TS | Cardinal晶振 | CFVL | OSC VCXO 212.50MHZ LVDS SMD |
| CFVL-A7BP-311.04TS | Cardinal晶振 | CFVL | OSC VCXO 311.04MHZ LVDS SMD |
| CFVL-A7BP-622.08TS | Cardinal晶振 | CFVL | OSC VCXO 622.08MHZ LVDS SMD |
