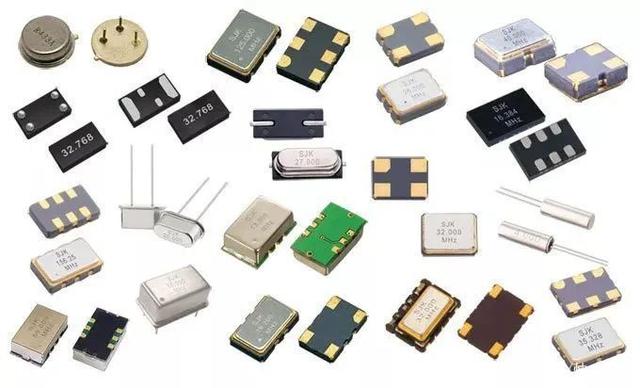

晶振電路的PCB設計
    位置要選對：晶振內部是石英晶體，如果不慎掉落或受不明撞擊，石英晶體易斷裂破損，所以晶振的放置遠離板邊，靠近MCU的位置布局。
    兩靠近：耦合電容應盡量靠近晶振的電源管腳，如果多個耦合電容，按照電源流入方向，依次容值從大到小擺放；晶振則要盡量的靠近MCU。
    走線短：所有連接晶振輸入/輸出端的導線盡量短，以減少噪聲干擾及分布電容對晶振的影響。
    高獨立：盡可能保證晶振周圍的沒有其他元件。防止器件之間的互相干擾，影響時鐘和其他信號的質量。晶振周圍 1mm 禁布器件，0.5mm 禁布過孔走線，所有晶振下不打過孔（包括地過孔）。
    外殼要接地：晶振的外殼必須要接地，除了防止晶振向外輻射，也可以屏蔽外來的干擾。
晶振好比是單機片的心臟，如果沒有心臟起跳，單機片就無法完成工作。當然，電子電路的設計并非速度越快越好，實際上是速度夠用就好，速度越快反而容易受到干擾，也容易成為影響外界的干擾源。
