ECS推出廣泛用于羅拉模塊低抖動的有源振蕩器ECS-3518-080-B-TR，比較振蕩器在上電時的穩定性，石英晶體振蕩器幾乎在上電后就達到了1ppm的精度。雖然MEMS振蕩器難以達到2ppm的精度。啟動后，石英振蕩器穩定，但正如您所見，隨著PLL和LVCO試圖穩定，MEMS 振蕩器出現頻率震顫。
今天，快速啟動比以往任何時候都更加重要。無論是在消費產品、自動化還是軍事應用中，當今的電子產品都需要斷電再通電以延長電池壽命或使系統聯機。時鐘在需要時啟動并穩定運行。使用具有更快啟動和穩定性的有源晶振，例如 ECS Inc. 的石英振蕩器，可以縮短喚醒周期并延長電池壽命。

A) 抖動
我們選擇現成的價格相當?shù)恼袷幤鳌Ｒ环N帶有基于MEMS的諧振器，另一種帶有基于石英的諧振器。在12kHz至20MHz范圍內測量 MEMS 振蕩器的抖動時，我們測得 1.5 pS rms抖動。在12kHz至20MHz的SONET 帶寬上測試基于石英的晶體振蕩器時，我們實現了 0.18 pS rms 抖動。這比 MEMS 振蕩器好近八倍。選擇ECS部件進行比較是因?yàn)樗且环N“標準振蕩器”，用于許多應用并大批量生產。

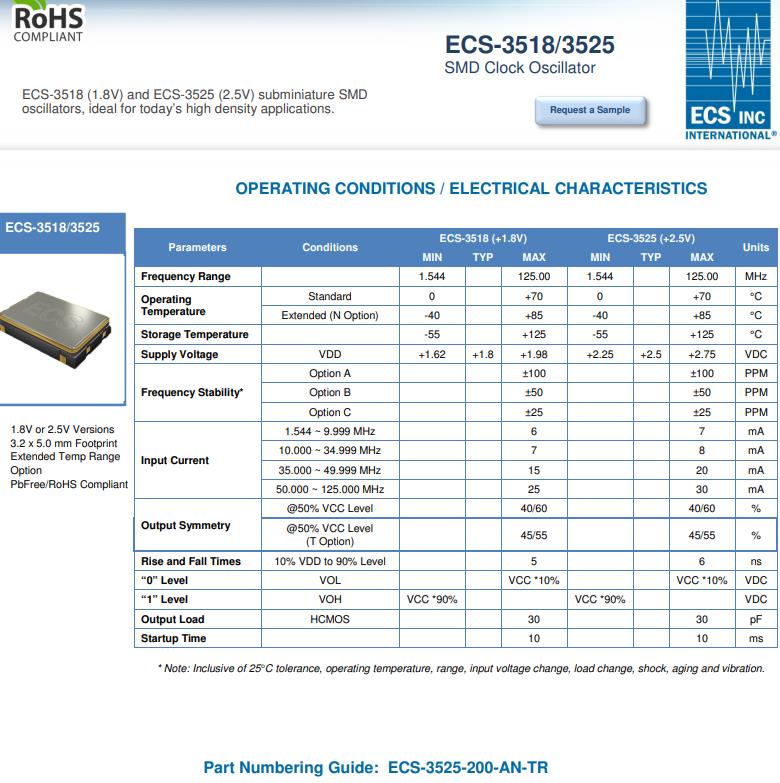

ECS推出廣泛用于羅拉模塊低抖動的有源振蕩器ECS-3518-080-B-TR，ECS推出編碼ECS-3518-080-B-TR，1.8V或2.5V版本，3.2 x 5.0 mm占地面積，擴展溫度范圍，選項，PbFree /通過無鉛認證，ECS-3518 (1.8V)和ECS-3525 (2.5V)超小型SMD振蕩器，當今高密度應用的理想選擇。

B) 相位噪聲
實驗室測量還表明，石英振蕩器的相位噪聲比 MEMS 振蕩器好得多。
MEMS 振蕩器在低偏移時具有較高的相位噪聲，因?yàn)榕c石英晶振相比，硅諧振器的“Q”或品質因數較差。在 10 Hz 時，石英振蕩器的相位噪聲比 MEMS 振蕩器好 36 dB。低偏移的相位噪聲對無線通信至關重要，并可能導致光通信中的一些錯誤。MEMS 振蕩器對于高偏移（12 kHz 至 20 MHz）也具有更高的相位噪聲，因?yàn)樗鼈兪褂玫?Q LC 振蕩器用于 PLL 電路。
