業內首款專為PCI Express應用設計的100MHz差分HCSL輸出晶體振蕩器
來源：http://m.py519.com 作者：億金電子 2019年08月02
億金電子是國內有名的石英晶體,SMD晶振,陶瓷諧振器供應商,成立至今已有十幾年的生產銷售經驗,為廣大用戶提供了無數優異的產品,并且經常推出有關晶振的技術文獻,免費為大家提供產品解決方案.

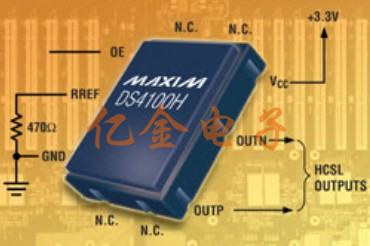

2008年3月19日知名晶振晶體制造商Maxim Integarted,推出用于PCI Express®應用的DS4100H石英晶體振蕩器,頻率100MHZ,HCSL差分輸出晶體振蕩器.DS4100H是業界首款提供高速,電流導引邏輯(HCSL)輸出的XO晶振,無需將CMOS,LVDS或LVPECL輸出格式轉換為HCSL.它采用基本的AT切割晶體技術制造,集成了一個低噪聲,基于PLL的振蕩器,采用Maxim專有的SiGe工藝設計.DS4100H晶振比基于SAW濾波器或三次泛音的設計小55％,是空間受限的PCI Express應用的理想選擇.
DS4100H差分HCSL輸出晶體振蕩器優勢特點：
采用小型5.0x3.2mm貼片晶振封裝,HCSL差分輸出晶振,常用頻點100MHz.
DS4100H是業界首款提供對PCI Express應用至關重要的HCSL接口的差分有源晶體振蕩器,與7.0mmx5.0mm解決方案相比,可節省55％的電路板空間.
該器件采用高頻,低噪聲PLL架構,采用Maxim專有的SiGe工藝設計.
DS4100H晶振還優于三次泛音設計,需要額外的元件才能從其他輸出格式轉換為HCSL輸出.該XO振蕩器集成了使用基本AT切割晶體的穩健LC-PLL電路,消除了三次諧波設計中常見的雜散工作模式.DS4100H差分晶振采用節省空間的5.0mmx3.2mmx1.49mm,10引腳LCCC表面貼裝陶瓷封裝.
DS4100H XO振蕩器非常適用于需要100MHz時鐘和HCSL輸出的空間受限的PCI Express應用.
DS4100H采用小型5mmx3.2mm封裝,與基于SAW的振蕩器設計極具競爭力,振蕩器設計采用更大的5mmx7mm陶瓷封裝,不提供HCSL輸出.它在-40℃至+85℃的擴展溫度范圍內提供小于1psRMS(12kHz至20MHz)的抖動性能,同時提供比基于SAW濾波器更高的頻率穩定性(±39ppm對比±100ppm或更高).此外,該XO有源晶體振蕩器在10年內提供極低的±7ppm老化,而基于SAW的振蕩器通常每年提供±1ppm的老化.
Maxim Integrated是一家價值20億美元的公司,總部位于加利福尼亞州圣何塞.為模擬和混合信號應用設計和制造IC以及石英貼片晶振.該公司擁有28個產品類別的廣泛產品組合,擁有超過5400種產品.所生產的產品均選用無鉛材料,并且獲得歐洲ROHS環保認證.
