深圳市億金電子專業供應康納溫菲爾德晶振，OH300-50503CF-025.0M，DOCSC012F-020.0M，OFC5DJ3BS-010.0M，OH300-50503CF-025.0M,OH300-50503CF-025.0M康納溫菲爾德晶振原廠編碼。交期短，質量?jī)?yōu)。
    OCXO將晶體封裝在稱為烘箱的溫度控制室中。頻率穩定性是通過保持振蕩器爐內晶體的嚴格溫度控制來實現的。必須注意不要將熱能從OCXO吸走，從而防止核心達到熱平衡。  始終將OCXO放置在盡可能靠近時序電路的位置
始終遵守OCXO射頻輸出的規定負載規范，并考慮使用NPO/COG
電容以產生等效負載電容，以實現最佳電容與溫度特性。
建議盡可能靠近OCXO的VCC引腳放置一個10uF到47uF的大容量電容。
在OCXO的輸出頻率處放置一個通常為X7R的小型陶瓷去耦電容，其電抗為2到3歐姆，以將電源軌上的任何噪聲分流到地。
計算通孔尺寸以確保在預期的最高電路板溫度（可能顯著高于環境空氣溫度）下，OCXO有足夠的電流可用。
將控制電壓源的接地盡可能靠近OCXO接地以最小化走線阻抗。
在器件下方的所有接地層和電源層中打開一個窗口。過多的熱損耗可能會導致電流消耗高于正常值或?qū)е缕骷耆А?br /> 不要將OCXO晶振放置在路徑或湍流氣流中，這可能會導致快速變化的溫度波動，從而影響烤箱核心溫度。
[可選]布??置熱“護城河”以防止OCXO和電路板之間的熱能轉移。
[可選]使用塑料和金屬蓋可通過減少通過設備的可變氣流來進一步減少系統中的微小溫度波動。


OX9143S3-012.8M	OX914xS3	12.8MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OX9143S3-012.8M	OX914xS3	12.8MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OX9143S3-019.44M	OX914xS3	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OX9143S3-019.44M	OX914xS3	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OX9143S3-019.44M	OX914xS3	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
HSM943-12.288M	HSM9	12.288MHz	-10°C ~ 70°C	(7.50mm x 5.00mm)
T622-040.M	T	40MHz	-40°C ~ 85°C	(7.00mm x 5.00mm)
TFLD546-012.8M	TFLD546	12.8MHz	0°C ~ 70°C	(14.10mm x 9.02mm)
TFLD546-020.0M	TFLD546	20MHz	0°C ~ 70°C	(14.10mm x 9.02mm)
TVB602-050.0M	TVB	50MHz	-40°C ~ 85°C	(7.00mm x 5.00mm)
DOC050F-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050F-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050F-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-020.0M	DOC	20MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC050V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC102F-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-012.8M	DOC	12.8MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-012.8M	DOC	12.8MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-012.8M	DOC	12.8MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102F-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC102V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC020F-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)

    當OCXO開啟時，它會經歷一個“預熱”階段，而內部烤箱中的晶體溫度穩定在明顯高于環境溫度的溫度。
    在“預熱”期間，振蕩器的性能將無法滿足指定的頻率穩定性，直到達到正常工作溫度。在烤箱“橋接”后，烤箱內的溫度會隨著環境的變化而保持恒定。
    烤箱控制器的操作使得如果烤箱的內部溫度由于環境溫度下降而降低，烤箱控制器將提供更多的功率來補償熱損失。類似地，環境溫度的升高會導致施加到烘箱中的功率降低，并且補償溫度會降低。

DOC020F-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020F-012.8M	DOC	12.8MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020F-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020F-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020F-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC020V-019.44M	DOC	19.44MHz	0°C ~ 70°C	(14.10mm x 9.10mm)
DOC052V-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC052V-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC052V-020.0M	DOC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC052V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC052V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
DOC052V-019.44M	DOC	19.44MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
CSA21-622.08M	CSA2	622.08MHz	0°C ~ 70°C	(14.22mm x 11.68mm)
ASOF5S3-012.8M	ASOF5S3	12.8MHz	0°C ~ 70°C	(20.57mm x 13.84mm)
ASOF5S3-019.44M	ASOF5S3	19.44MHz	0°C ~ 70°C	(20.57mm x 13.84mm)
DOC020F-025.0M	DOC	25MHz	0°C ~ 70°C	(13.60mm x 9.15mm)
XH722-032.0M	XH7	32MHz	-55°C ~ 125°C	(7.00mm x 5.00mm)

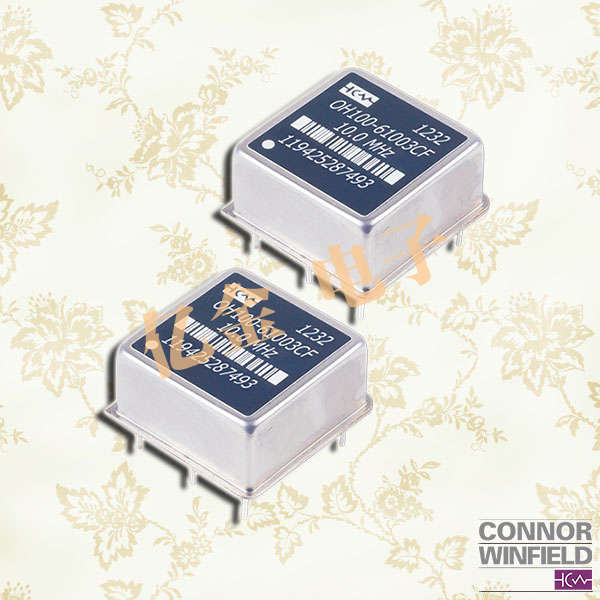

OH100-61003CV-020.0M	OH100	20MHz	-40°C ~ 85°C	(25.40mm x 25.40mm)
OH200-51003CF-010.0M	OH200	10MHz	0°C ~ 70°C	(36.00mm x 27.00mm)
OH200-51003CV-012.8M	OH200	12.8MHz	0°C ~ 70°C	(36.00mm x 27.00mm)
V802-074.1758M	V802	74.1758MHz	0°C ~ 70°C	(7.00mm x 5.00mm)
V802-074.25M	V802	74.25MHz	0°C ~ 70°C	(7.00mm x 5.00mm)
V802-100.0M	V802	100MHz	0°C ~ 70°C	(7.00mm x 5.00mm)
V802-125.0M	V802	125MHz	0°C ~ 70°C	(7.00mm x 5.00mm)
OFC5DJ3BS-010.0M	OFC5DJ3BS	10MHz	-20°C ~ 70°C	(30.48mm x 25.40mm)
OFC5DJ3BS-020.0M	OFC5DJ3BS	20MHz	-20°C ~ 70°C	(30.48mm x 25.40mm)
CWX825-125.0M	CWX825	125MHz	-20°C ~ 70°C	(7.00mm x 5.00mm)
CWX825-125.0M	CWX825	125MHz	-20°C ~ 70°C	(7.00mm x 5.00mm)
CWX825-156.25M	CWX825	156.25MHz	-20°C ~ 70°C	(7.00mm x 5.00mm)
CWX825-156.25M	CWX825	156.25MHz	-20°C ~ 70°C	(7.00mm x 5.00mm)
DOCSC012F-020.0M	DOCSC	20MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OH300-50503CF-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)

    在大多數現代設計中，額外的熱量被認為是一個問題，并且會導致大多數設備性能下降或最終出現故障。OCXO爐芯內產生的熱量用于保持晶體的恒溫。
    避免在OCXO監控應用中使用串聯電流檢測電阻器。電阻值選擇不當可能會在與電源的熱系數和OCXO晶振的大電流消耗相結合時產生顯著的壓降。
    應考慮對所有高功率器件的通孔尺寸進行仔細評估，以保證足夠的電流。通過通孔的最大電流計算應使用最高預期電路板溫度而不是最高環境溫度進行，因?yàn)榘l(fā)熱組件通常會將電路板加熱到遠遠超過環境溫度OCXO的溫度范圍。不正確的過孔尺寸選擇可能會導致電流不足問題，這將導致電流振蕩，因?yàn)榭鞠浜诵娜狈β是覠o法達到熱平衡。還應評估過孔到焊盤縱梁或滑道是否有足夠的載流最大預期電路板溫度下的容量。焊盤中的通孔效果最好，但會增加額外的電路板成本。
    將OCXO放置在發熱組件附近（即使環境空氣在操作限制范圍內，也會將熱能泄漏到OCXO中導致烤箱核心過熱的電氣或機械組件）

OH300-50503CF-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-040.0M	OH300	40MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-61003CF-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CF-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CF-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-025.0M	OH300	25MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-50503CV-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
DOCSC012F-040.0M	DOCSC	40MHz	-40°C ~ 85°C	(14.10mm x 9.10mm)
OH300-50503CV-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CV-025.0M	OH300	25MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-50503CF-050.0M	OH300	50MHz	0°C ~ 70°C	(25.40mm x 22.00mm)
OH300-61003CF-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CF-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CF-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)
OH300-61003CV-050.0M	OH300	50MHz	-40°C ~ 85°C	(25.40mm x 22.00mm)

    將OCXO晶振放置在間歇性氣流路徑（即切換或變速風扇）中，因?yàn)檫@會導致烤箱核心脫離熱調節
    在多層板上避免頂層銅溢出、傾倒和填充在OCXO焊盤圖案下，這會導致通過印刷電路板的過多熱量增益/損失，從而導致爐芯無法保持熱平衡。
    請勿將任何信號連接到“請勿連接”（D.N.C.）引腳。這些僅供工廠使用。DNC焊盤可以焊接到電隔離焊盤上，僅用于結構支撐
