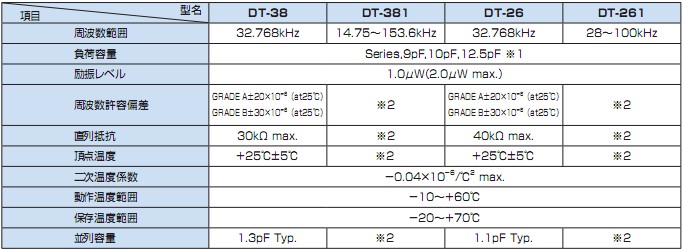

透過以上幾篇有關晶振文章對該產品也有了一定的了解,從石英的認識到生產過程到市場銷售都有所了解,而這篇文章是爭對很多客戶對產品要求提供規格書做詮釋,規格書是什么,規格書有什么好處,規格書包括什么,從哪些參數下手得到完整的規格書.幾乎所有的產品都有規格書它是對某個產品的認可,很多研發公司方案公司工程在選型時就要對著規格書來熟知該產品是否能用在自己的研發方案上,規格書上提供產品圖片產品詳細參數還有產品尺寸圖,例如KDS晶振32.768K圓柱插件晶振用的很廣泛,有些工程可能第一次用新型方案上對于石英晶體又不太了解,就會要求供應商提供相關產品規格書來確定,從晶振的缺陷檢測產品是否合格,我們拿卡尺,測試機,測試電腦,頻率計.首先外觀絲印檢驗,封裝尺寸檢驗,然后性能指標檢驗,最后可焊性檢驗.

簡單的肉眼觀看：石英晶振外觀是否出現氧化,生銹,鍍層脫落.是否有殘缺污物.最重要的是外形和封裝尺寸是否相符,跌落后晶振引腳會不會出現彎曲變形情況,一些沾在表面的可探試性污漬會不會影響功能,還有就是可焊性怎么樣焊接會不會脫落.規格書上的尺寸是否符合產品，引腳長直徑,間距等多少毫米（mm）.在利用電腦測試之前先對要測試的產品進行跌落實驗,一米的高度自由跌落到膠木板上這樣的程序重復幾次然后打開測試電腦,取已經跌落過的晶振安插在測試機上,再將測試機與電腦連接,雙擊桌面最后打開測試程序判斷是否具備些功能,再將測試機上的頻率測試線與頻率計連接,從頻率計顯示屏讀出該晶振頻率,確認是否符合要求.還有就是可焊性檢驗,規格書上指標都是經過這樣的程序才算達標.

晶振好壞的測量

產品都需要QC經過檢驗才能出廠電子元器件所于易碎產品檢驗就更加嚴格了,最簡單的方法就是在耳朵邊輕輕搖動,若能聽到聲音說明內部晶體已經啐了即使能用頻率也偏移,負載電容漂移,精度不準確等等,一般情況下是不能用了.專用的晶振檢測器比較貴有人就用示波器測量,這也不是不行只是測得沒那么準確,用萬用表也可以兩個引腳電壓是否是芯片工作電壓的一半,用鑷子碰晶體另外一個腳電壓會有變化說明這顆料可以用性能也穩定.石英振子負載電容也是不可忽視的用數字電容表測量其電容，測晶振兩端的電阻值顯示無窮大證明無短路或漏電現象,再將度試電筆插入試電孔內,在用手指捏住其中一只引腳,將其另一只引腳觸碰試電筆頂端的金屬部分,若試電筆氖泡發紅,證明是正品質量沒問題,若氖泡不亮,則說明有損壞.
