石英晶體和石英振蕩器簡單介紹
來源：http://m.py519.com 作者：yijindz 2012年05月07

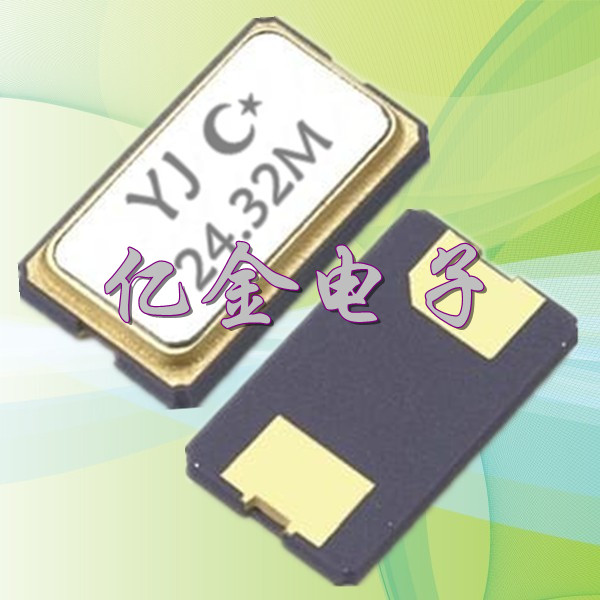

億金生產廠家分析一直被混淆的石英晶體和石英振蕩器區別，石英晶體也就是無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來 無源晶振沒有電壓的問題，信號電平是可變的，同樣的晶振可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，產品線豐富批量大的生產者在符合要求的情況下建議用晶體，因?yàn)閮r(jià)格相對比較低，如果想要更換不同頻率的晶體時周邊配置電路需要做相應的調整，使用時可以采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷晶體，畢竟陶瓷諧振器還達不到石英振子的水平不可代替。
石英振蕩器也就是有源晶振有4只引腳，是一個完整的振蕩器，里面除了石英晶體外，還有晶體管和阻容元件 。有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單濾，不需要復雜的配置電路。相對于無源晶體，晶體振蕩器的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，價格相對較高。有源晶振一般用于高端產品有些DSP內部沒有起振電路只能使用有源晶振，有源晶振相比于無源晶體通常體積較大，為了滿足現在客戶的需求有源晶振有了轉型都往小型化發展了許多是表貼的，體積和晶體幾乎一樣有的甚至比許多晶體還要小。
.jpg)
石英振蕩器也就是有源晶振有4只引腳，是一個完整的振蕩器，里面除了石英晶體外，還有晶體管和阻容元件 。有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單濾，不需要復雜的配置電路。相對于無源晶體，晶體振蕩器的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，價格相對較高。有源晶振一般用于高端產品有些DSP內部沒有起振電路只能使用有源晶振，有源晶振相比于無源晶體通常體積較大，為了滿足現在客戶的需求有源晶振有了轉型都往小型化發展了許多是表貼的，體積和晶體幾乎一樣有的甚至比許多晶體還要小。
