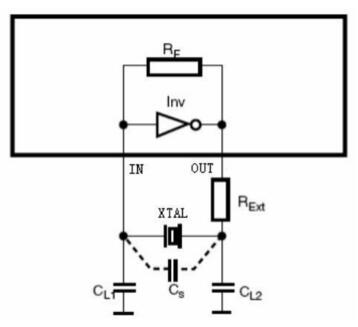

Inv：芯片內部反相器

RF：反饋電阻，一般集成在芯片內部，也有的芯片內部不集成RF

XTAL：無源晶振/石英晶體

CL1、CL2：外接電容，其作用是補償負載電容

CS：由于PCB布線、連接等產生的寄生電容

R Ext：外部限流電阻

XTAL是無源晶振，相當于三點式里面的電感，CL1和CL2就是電容，Inv非門和R1實現一個NPN的三極管。若無源晶振負載CL=20PF，一般情況下，我們選擇電容CL1=CL2=27PF~33PF。 選錯外接電容可能會造成無源晶振不起振、起振困難或工作不穩定。Inv需要一個電阻，不然它處于飽和截止區，而不是放大區，RF相當于三極管的偏置作用，讓Inv處于放大區域，那么Inv就是一個反相器，這個就實現了NPN三極管的作用，NPN三極管在共發射極接法時也是一個反相器。

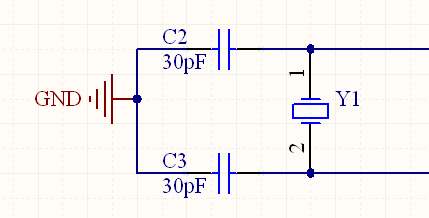

無源晶振與外接電容

  一個正弦振蕩電路要振蕩的最基本條件為：系統放大倍數大于1。這個條件容易實現，相位滿足360度，與晶振振蕩頻率相同的很小的振蕩就會被放大。因為Inv是反相器，即：實現了180°移相，那么就需要CL1，CL2和XTAL實現180°移相就可以。恰好，當CL1，CL2，XTAL形成諧振時，能夠實現180移相。實質上，我們可以把無源晶振XTAL看作是一個電感來理解。
  當CL1增大時,CL2端的振幅增強，當CL2降低時，振幅也增強。有時，在沒有電容CL1和電容C2L的情況之下，無源晶振也能起振，但這并不能說明沒有電容CL1和電容CL2，而是因為芯片引腳的分布電容引起。電容CL1和電容CL2本來就不需要很大容值，清楚這一點非常重要。
  兩個電容對晶振振蕩電路穩定性的影響
  因為Inv的電壓反饋是靠電容CL2，假設電容CL2過大，反饋電壓過低，可能會造成晶振振蕩不穩定；假設CL2過小，反饋電壓過高，儲存能量過少，晶振則容易遭受外界干擾，也會輻射影響到外界電路中去。電容CL1的作用與電容CL2恰好相反。
  在我們電路板布線時，假設為單層板或雙面板，來自分布電容（雜散電容CS）的影響可能不會很大。但是，假設在高密度多層板布線時，就需要考慮分布電容。
  針對用于工控項目電路板，建議不要選擇無源晶振來提供時鐘信號，而是直接采用有源晶振方案。道理很簡單，我們需要為無源晶振搭建滿足其起振的條件，若條件不被滿足時，就容易發生無源晶振不起振或工作不穩定等問題。而工控項目對設備穩定性有嚴格要求，因此直接選用有源晶振。有源晶振之所以穩定，就是因為它的內部已經搭建好了一個含IC在內的振蕩電路.
