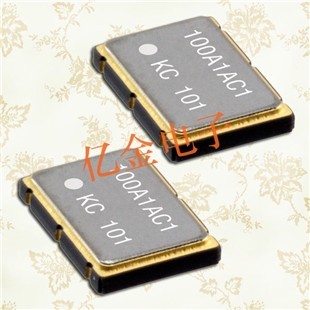

晶振KC7050Y-P2 KC7050T-P2 KC7050P-L2 KC7050T-L2 KC7050P-H2振蕩器
- 頻率：75~700MHZ
- 尺寸：5.0*7.0mm
- 應 用： 貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品.
-
-
晶振KC7050Y-P2 KC7050T-P2 KC7050P-L2 KC7050T-L2 KC7050P-H2振蕩器因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷晶振（偏差大）和普通的石英晶振（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | KC7050Y-P2 | ||
| 頻率范圍 | f_nom | 75~700 | MHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 電壓 | V | 1.8 2.5 3 3.3 5 | V |
.jpg)
.jpg)
.png)

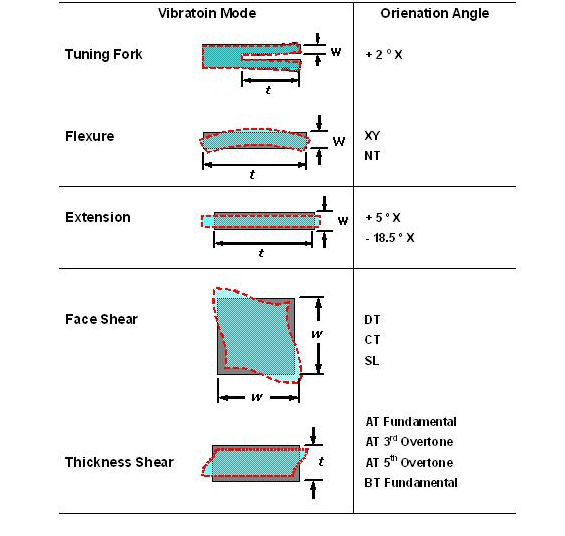

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
