首頁進口晶振日本京瓷晶振,CX2520DB晶振,KSS四腳諧振器

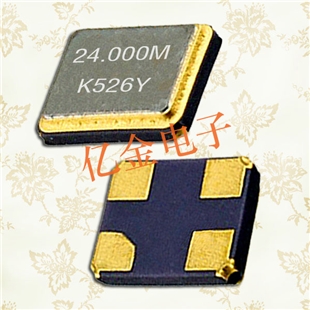

日本京瓷晶振,CX2520DB晶振,KSS四腳諧振器

頻率：12000~54000KHZ
尺寸：2.5*2.0mm
應　用： 隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢.

日本京瓷晶振,CX2520DB晶振,KSS四腳諧振器,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

項目	記號	標準規格	單位
型號		CX2520DB
頻率范圍	f_nom	15000~54000	KHZ
負載電容	OT	8	PF
精度	CL	±15	×10﹣6
直列抵抗	R1	Table	ohm
工作溫度范圍	T_use	-10 ~+70	°C
保存溫度范圍	T_stg	-40~+85	°C
頻率溫度特性	f_tem	±15	×10﹣6
包裝	pcs	3000	Pcs

典型的振蕩電路的原理圖

Rf (回授電阻):

用來回授電流與訊號至輸入端或調整OP放大器的增益值(gm).

Rd (阻尼電阻/限流電阻):

用來抑制流經石英晶體的電流量降低振幅(有時會因驅動電壓大小不同而選擇使用或取消).

Cg & Cd (接地電容):

用來調整輸出頻率、負性阻抗與Drive level的大小.

負載電容 (CL):

石英諧振器一般作為電感組件在振蕩電路中起穩定頻率作用,而電路的其他組件均可等效為一個負載電容與石英諧振器串聯或并聯.

負載電容的大小將對石英諧振器的等效參數及頻率穩定度帶來影響.

※ CL: Crystal的負載電容

※ Cs: 雜散電容(Capacitance Stray)指包含IC內部的雜散容值、Layout布線間的電容量、PCB板各層間的寄生電容等…
※ Cd & Cg :接地電容

1959年月于4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名)作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業

1972年 9月股票在東京證券交易所第2市場部上市

1975年 7月美國Kyocera International, Inc. 總公司及工廠搬遷至美國圣迭戈

1979年 12月在日本設立鹿兒島電子株式會社

1983年 10月合并株式會社雅西卡

1984年 8月在日本千葉縣佐倉市設立太陽能中心

1987年 1月在美國設立Kyocera America, Inc.及 Kyocera Electronics, Inc.

1991年 10月制定京瓷環境憲章

1995年 3月在日本神奈川縣橫濱市設立橫濱研發中心（現橫濱事業所），移交東京中央研究所

1998年 4月稻盛和夫名譽會長與訪問京瓷總部的國家副主席胡錦濤（當時）會面

1999年 8月在美國亞利桑那州成立Kyocera Solar, Inc.

2000年 1月三田工業株式會社更名為京瓷美達株式會社(現京瓷辦公信息系統株式會社)

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大河電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
