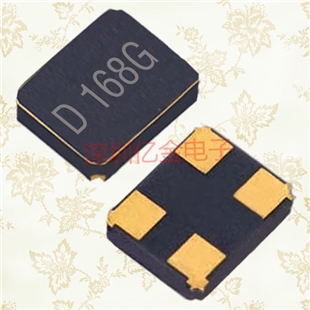

更多>>DSX221S貼片大真空晶振,日本進口晶振型號,無源晶體,通訊焊接晶振
- 頻率：12~60MHZ

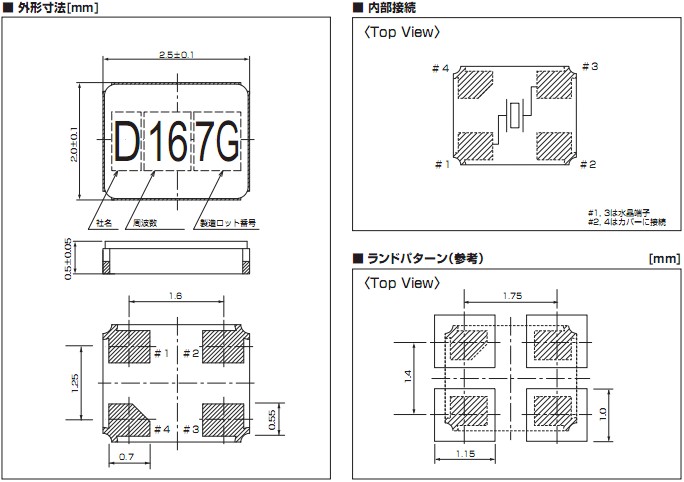

- 尺寸：2.5*2.0mm詳細請瀏覽PDF文檔
- 應 用： 小型,薄型,輕型具備優良的耐環境特性及高耐熱性,滿足無鉛焊接的回流溫度曲線要求.
-
-
航欄(11).jpg)
DSX221S貼片大真空晶振,日本進口晶振型號,石英晶體振蕩器,通訊焊接晶振,大真空晶振具有體積小,重量輕,耐溫高,穩定性能逾越,很好的適用于有當前的全自動貼片領域,可自行安裝各款型自動貼片機.薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航藍牙等用途,符合無鉛焊接的高溫回流焊曲線特性.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
| 項目 | 記 號 | DSX221S | 條 件 |
| 頻率 | f_nom | 12~60MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -40°C～+85°C | |
| 保存溫度范圍 | T_stg | -40°C～+125°C | 單件保管 |
.jpg)
.jpg)
晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖
.jpg)
KDS日本大真空晶振以優良的產品迅速占領了中國市場,現如今大真空品牌在國內電子元件中深入民心以專業化系統在全國各地的工廠生產.高超的生產技術一流的生產設備, 自動化生產設施的優勢既而節省勞動力,如有用到大真空晶振貼片或插件的客戶請與國內深圳市億金電子大真空株式會社指定代理商聯系.日本大真空株式會社,KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.
大真空主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器,石英晶振,貼片晶振Quartz crystal oscillator系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,早期研發生產32.768KHZ頻率多逐漸著手兆級晶振一直到目前為止大量生產32.768KHZ千赫晶體KHZ貼片系列,DST310S,DST410S,DST520,DST621,SM14J,SM26F,DMX26S,DMX26插件晶振兆級MHZ,DT-26,AT-38,AT-49,HC-49,SMD-49石英振動子,進口晶振,日本大真空株式會社,晶體諧振器,貼片晶振MHZ,DSX1612A,DSX211A,DSX321SL,DSX531S,DSX530GA,DSX630G,DMX-38.
大真空主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器,石英晶振,貼片晶振Quartz crystal oscillator系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,早期研發生產32.768KHZ頻率多逐漸著手兆級晶振一直到目前為止大量生產32.768KHZ千赫晶體KHZ貼片系列,DST310S,DST410S,DST520,DST621,SM14J,SM26F,DMX26S,DMX26插件晶振兆級MHZ,DT-26,AT-38,AT-49,HC-49,SMD-49石英振動子,進口晶振,日本大真空株式會社,晶體諧振器,貼片晶振MHZ,DSX1612A,DSX211A,DSX321SL,DSX531S,DSX530GA,DSX630G,DMX-38.
日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS大真空集團將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動. 4:我會遵守我們的其他環境法律,標準,協議同意的要求. 5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.6:著名的人將要從事的活動組及全體員工的環保政策給大家,我們將通過宣傳活動,教育和培訓工作,提高意識和環保意識. 7:我會公布的環境保育活動有關的信息.
