晶體濾波器和聲表面波濾波器:過濾器是無線通信的重要設備.如果設計不當和使用不當,來自其他線路的有害信號可能會造成干擾,使講話者難以理解.近年來,移動電話的頻帶變得越來越寬,并且聲表面濾波器的使用也在增加.另一方面,商用無線通信設備需要具有窄通帶寬的產品,因此使用具有明顯衰減特性和良好保證衰減的單片晶體濾波器(以下稱為MCF).
關于聲表面波濾波器的說明

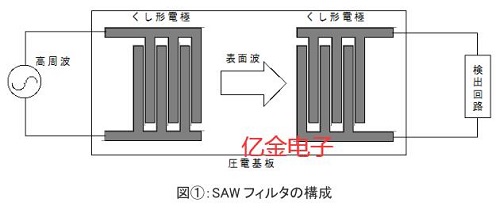

在石英基板的左側和右側制作可以激發一定頻率的表面聲波的梳狀電極(IDT),然后將電信號輸入到左側IDT中時,將其轉換為聲波(表面聲波),然后將其傳輸到基板表面.然后,信號通過右側的IDT轉換回電信號,并且只有特定頻率的信號分量可以通過.如下圖所示:
關于MCF的說明
多個MCF(電極對數)與上述相同)以及其與振動模式共振的特性,并應用了能量約束理論.

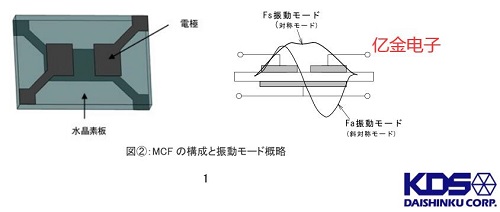

在雙模式的情況下,對稱模式頻率和傾斜對稱模式頻率可用于形成雙模式濾波器.串聯單片晶體濾波器是其中多個單片晶體濾波器串聯連接以使衰減特性陡峭并增加保證的衰減的產品.與其他濾波器相比,由于晶體單元的優異特性,MCF具有出色的特性,例如穩定的溫度頻率特性,低損耗,高截止特性和老化特性.同樣,可以將MCF設計為隨著頻率變高而變小.如圖所示:
MCF和SAW聲表面諧振器中使用的頻率與通過帶寬之間的關系

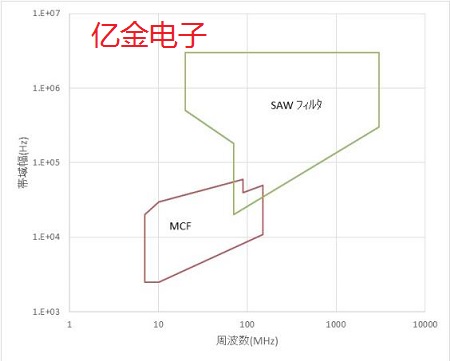

水平軸是標稱頻率,垂直軸是通帶寬度,表明與SAW濾波器相比,MCF的可制造范圍是低頻/窄帶.
關于互調(IM)
互調,這是濾波器的重要特征.
在諸如移動電話,電視和收音機之類的接收無線電波的設備中,不僅所需的無線電波而且其他強大的無線電波也同時到達.此時,如果電路具有非線性(輸出與輸入不成比例),則會發生稱為互調的有害現象.在線性情況下,電路的輸出波由輸入波的線性函數表示.在非線性情況下,出現高階項,而其中的奇數項引起互調(偶數階的術語稱為諧波).如圖:
互調與三階交調點的關系

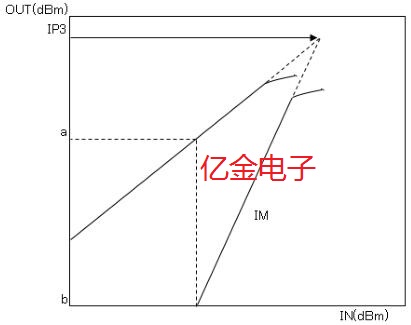

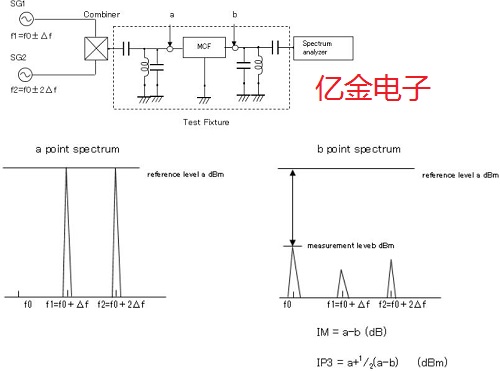

主信號的輸出電平與互調的輸出電平的直線相交的點稱為三階交調點(IP3).實際上,它會飽和到一定的水平,因此線條不會彼此相交,而要點是,直線區域不會按原樣飽和,如果水平升高,則相交.
大真空從事帶通濾波器行業也已經有相當長的一點時間了,在這方面也有相當不錯的研發生產實力,推出過諸多性能優越的產品,如DSF633SDF,與DSF753SD相同,三層陶瓷封裝,帶接縫密封,高精度,高可靠性,頻率范圍是37MHｚ～130MHz,帶寬為1.5～15kHz,是手持設備的理想選擇,例如商用無線和業余無線等.
晶體濾波器和聲表面波濾波器:過濾器是無線通信的重要設備.如果設計不當和使用不當,來自其他線路的有害信號可能會造成干擾,使講話者難以理解.近年來,移動電話的頻帶變得越來越寬,并且聲表面濾波器的使用也在增加.另一方面,商用無線通信設備需要具有窄通帶寬的產品,因此使用具有明顯衰減特性和良好保證衰減的單片晶體濾波器(以下稱為MCF).
關于聲表面波濾波器的說明
在石英基板的左側和右側制作可以激發一定頻率的表面聲波的梳狀電極(IDT),然后將電信號輸入到左側IDT中時,將其轉換為聲波(表面聲波),然后將其傳輸到基板表面.然后,信號通過右側的IDT轉換回電信號,并且只有特定頻率的信號分量可以通過.如下圖所示:
多個MCF(電極對數)與上述相同)以及其與振動模式共振的特性,并應用了能量約束理論.
在雙模式的情況下,對稱模式頻率和傾斜對稱模式頻率可用于形成雙模式濾波器.串聯單片晶體濾波器是其中多個單片晶體濾波器串聯連接以使衰減特性陡峭并增加保證的衰減的產品.與其他濾波器相比,由于晶體單元的優異特性,MCF具有出色的特性,例如穩定的溫度頻率特性,低損耗,高截止特性和老化特性.同樣,可以將MCF設計為隨著頻率變高而變小.如圖所示:
水平軸是標稱頻率,垂直軸是通帶寬度,表明與SAW濾波器相比,MCF的可制造范圍是低頻/窄帶.
互調,這是濾波器的重要特征.
在諸如移動電話,電視和收音機之類的接收無線電波的設備中,不僅所需的無線電波而且其他強大的無線電波也同時到達.此時,如果電路具有非線性(輸出與輸入不成比例),則會發生稱為互調的有害現象.在線性情況下,電路的輸出波由輸入波的線性函數表示.在非線性情況下,出現高階項,而其中的奇數項引起互調(偶數階的術語稱為諧波).如圖:
主信號的輸出電平與互調的輸出電平的直線相交的點稱為三階交調點(IP3).實際上,它會飽和到一定的水平,因此線條不會彼此相交,而要點是,直線區域不會按原樣飽和,如果水平升高,則相交.
