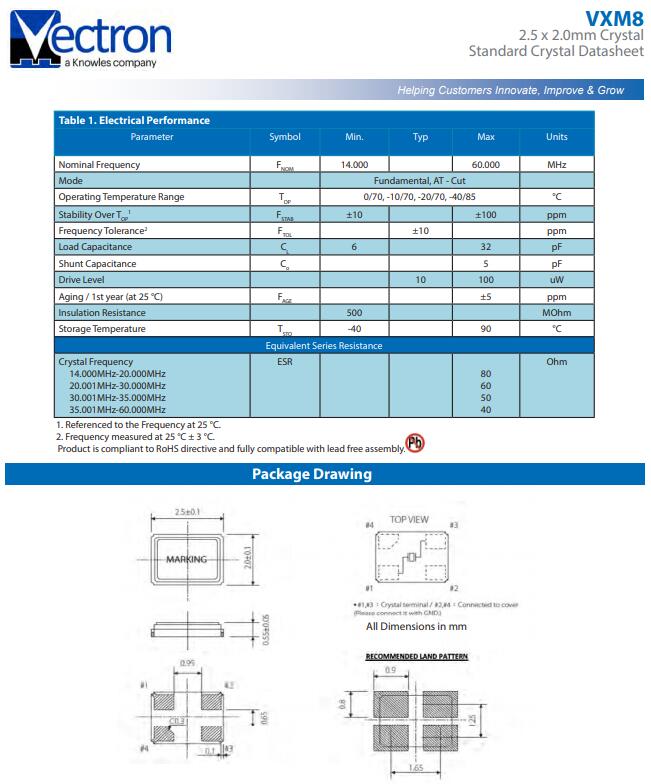

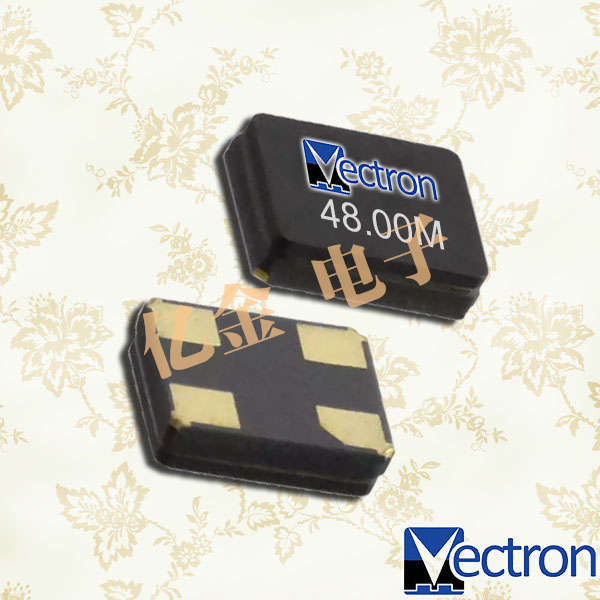

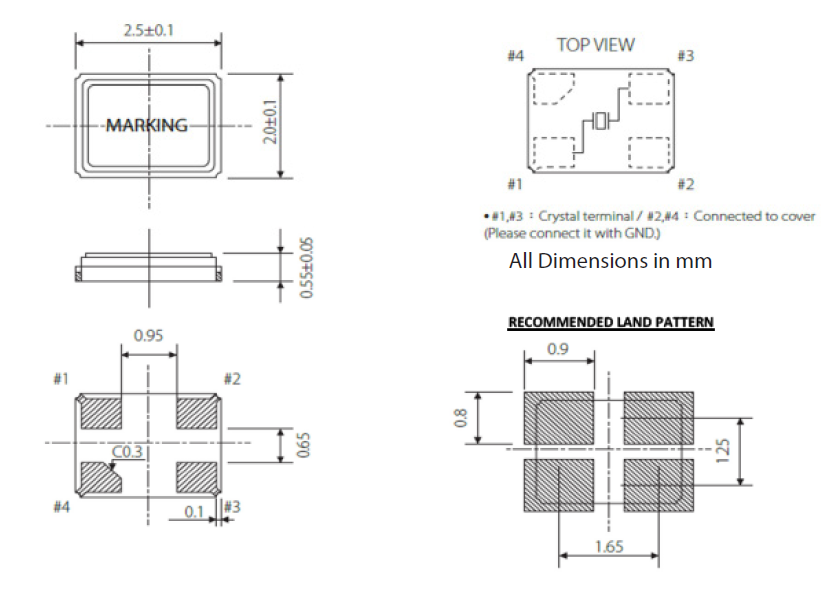

維管石英晶體,VXM8晶振,2520四腳晶振在無線領域、智能家居領域、醫療機器人領域、安防設備領域、高端智能化設備領域、數碼領域等使用。是如今科技中必不可缺的一種頻率控制元件。
  晶振是一種頻率元器件，從頻率上可分為KHZ與MHZ，需要注意的是KHZ與MHZ為頻率的單位哦。常用的KHZ為32.768K，當然也有其他的KHZ頻率，像77.503K、60K、32K等等，只是在時鐘源中，32.768K頻率是使用較多的一款晶振。因?yàn)?2.768K晶振產生的振蕩信號經過石英鐘內部分頻器進行15次分頻后得到1HZ秒信號，即秒針每秒走一下，石英鐘內部分頻器只能進行15次分頻，要是換成別的頻率的晶振，15次分頻后就不是1HZ的秒信號，鐘無法得到精準的時間。



  無源晶體與有源晶振的區別、應用范圍及用法：維管石英晶體,VXM8晶振,2520四腳晶振
1、無源晶體——無源晶體需要用DSP片內的振蕩器，在datasheet上有建議的連接方法。無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。
無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
2、有源晶振——有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。
對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP內部沒有起振電路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。

幾點注意事項：
1、需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波；
2、20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的（如3次諧波、5次諧波等等），穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件；維管石英晶體,VXM8晶振,2520四腳晶振
3、時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍；
4、通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。此外還要做一些說明：總體來說晶振的穩定度等方面好于晶體，尤其是精密測量等領域，絕大多數用的都是高檔的晶振，這樣就可以把各種補償技術集成在一起，減少了設計的復雜性。試想，如果采用晶體，然后自己設計波形整形、抗干擾、溫度補償，那樣的話設計的復雜性將是什么樣的呢？我們這里設計射頻電路等對時鐘要求高的場合，就是采用高精度溫補晶振的，工業級的要好幾百元一個。
特殊領域的應用如果找不到合適的晶振，也就是說設計的復雜性超出了市場上成品晶振水平，就必須自己設計了，這種情況下就要選用晶體了，不過這些晶體肯定不是市場上的普通晶體，而是特殊的高端晶體，如紅寶石晶體等等。更高要求的領域情況更特殊，我們這里在高精度測試時采用的時鐘甚至是原子鐘、銣鐘等設備提供的，通過專用的射頻接插件連接，是個大型設備，相當笨重。
晶振：即所謂石英晶體諧振器和石英晶體時鐘振蕩器的統稱。不過由于在消費類電子產品中，諧振器用的更多，所以一般的概念中把晶振就等同于諧振器理解了。后者就是通常所指鐘振。
總頻差：在規定的時間內，由于規定的工作和非工作參數全部組合而引起的晶體振蕩器頻率與給定標稱頻率的最大頻差。
說明：總頻差包括頻率溫度穩定度、頻率溫度準確度、頻率老化率、頻率電源電壓穩定度和頻率負載穩定度共同造成的最大頻差。一般只在對短期頻率穩定度關心，而對其他頻率穩定度指標不嚴格要求的場合采用。例如：精密制導雷達。
頻率溫度穩定度：在標稱電源和負載下，工作在規定溫度范圍內的不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏。
