Silicon低抖動晶體振蕩器適用于FPGA的參考時鐘源
1.簡介
受市場對不斷增長的網絡帶寬需求的推動,高速數字通信設備制造商期望通信半導體供應商提供最新的基于高速標準的數字通信協議構建塊.FPGA供應商已經接受挑戰并生產了專門針對高速串行數字技術各個細分市場的產品通訊設計.結果,通信和嵌入式計算產品設計越來越多將FPGA與嵌入式串行器/解串器（SerDes）,低抖動石英晶體振蕩器結合使用,以實現關鍵的高速收發器和串行協議處理.
在高速串行數字通信中,控制,減少和保持低電平信號路徑抖動是最重要的考慮因素,尤其是當比特率增加到數千兆比特甚至更高的范圍時.FPGA供應商和系統設計人員越來越意識到低抖動數字通信絕對需要低或超低抖動晶體振蕩器,有源晶振.Silicon Labs時序解決方案可以輕松滿足低抖動時鐘要求高速串行數字通信的要求.
2. FPGA對于晶體振蕩器抖動要求
FPGA的絕大部分市場份額分配給Xilinx和Altera這兩家公司.這兩個公司擁有專門針對各種高速串行數字通信市場的FPGA產品段.出于對市場的關注,這些FPGA公司已經發布了輸入規范參考時鐘抖動要求,可使其基于FPGA的產品實現符合規范的串行數字通信協議.盡管可以以不同的形式指定時鐘晶體振蕩器抖動,但幾乎被普遍接受高速串行數字通信鏈路的格式是頻率中的相位噪聲（抖動）掩碼的格式域.
表1和表2提供了輸入兩個主要的FPGA供應商針對目標用于FPGA的FPGA產品發布的參考時鐘抖動規范高速串行數字通信.除了這些抖動要求外,表1和表2還提供了一些Silicon晶振,Silicon晶體振蕩器設備的抖動規范.所選設備包括Si51x 0.1–250MHz可編程XO振蕩器,Si53x/Si570 10-1417MHz可編程XO,Si5338任意頻率,任意輸出時鐘發生器和Si5326/68任意頻率抖動衰減時鐘.如下表所示,指定的Silicon Labs計時設備可以輕松滿足或超過FPGA的輸入?yún)⒖紩r鐘抖動要求具有很大的余量,非常適合用于高速數字串行通信應用.
.jpg)
Silicon低抖動晶體振蕩器適用于FPGA的參考時鐘源.Silicon Labs時鐘晶體振蕩器非常適合用作帶有嵌入式SerDes的FPGA的參考時鐘源,高速串行數字通信應用.具有其他內置功能,例如任何頻率具有0ppm的頻率誤差,出色的PSRR和具有數字可編程環路的抖動衰減的靈活性與簡單的PLL時鐘解決方案相比,Silicon Labs晶振,有源晶體振蕩器,XO振蕩器具有更高的帶寬優勢,可提供真正的系統優勢.
1.簡介
受市場對不斷增長的網絡帶寬需求的推動,高速數字通信設備制造商期望通信半導體供應商提供最新的基于高速標準的數字通信協議構建塊.FPGA供應商已經接受挑戰并生產了專門針對高速串行數字技術各個細分市場的產品通訊設計.結果,通信和嵌入式計算產品設計越來越多將FPGA與嵌入式串行器/解串器（SerDes）,低抖動石英晶體振蕩器結合使用,以實現關鍵的高速收發器和串行協議處理.
在高速串行數字通信中,控制,減少和保持低電平信號路徑抖動是最重要的考慮因素,尤其是當比特率增加到數千兆比特甚至更高的范圍時.FPGA供應商和系統設計人員越來越意識到低抖動數字通信絕對需要低或超低抖動晶體振蕩器,有源晶振.Silicon Labs時序解決方案可以輕松滿足低抖動時鐘要求高速串行數字通信的要求.
2. FPGA對于晶體振蕩器抖動要求
FPGA的絕大部分市場份額分配給Xilinx和Altera這兩家公司.這兩個公司擁有專門針對各種高速串行數字通信市場的FPGA產品段.出于對市場的關注,這些FPGA公司已經發布了輸入規范參考時鐘抖動要求,可使其基于FPGA的產品實現符合規范的串行數字通信協議.盡管可以以不同的形式指定時鐘晶體振蕩器抖動,但幾乎被普遍接受高速串行數字通信鏈路的格式是頻率中的相位噪聲（抖動）掩碼的格式域.
表1和表2提供了輸入兩個主要的FPGA供應商針對目標用于FPGA的FPGA產品發布的參考時鐘抖動規范高速串行數字通信.除了這些抖動要求外,表1和表2還提供了一些Silicon晶振,Silicon晶體振蕩器設備的抖動規范.所選設備包括Si51x 0.1–250MHz可編程XO振蕩器,Si53x/Si570 10-1417MHz可編程XO,Si5338任意頻率,任意輸出時鐘發生器和Si5326/68任意頻率抖動衰減時鐘.如下表所示,指定的Silicon Labs計時設備可以輕松滿足或超過FPGA的輸入?yún)⒖紩r鐘抖動要求具有很大的余量,非常適合用于高速數字串行通信應用.

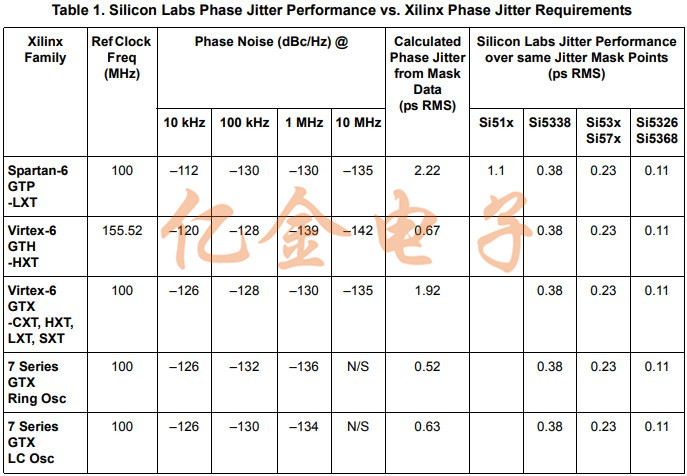

表1. Silicon Labs的相位抖動性能與Xilinx的相位抖動要求
表2. Silicon Labs的相位抖動性能與Altera的相位抖動要求

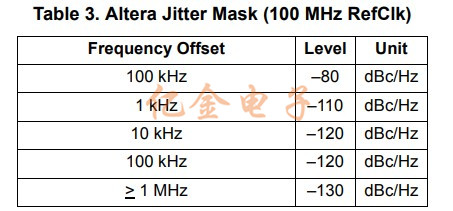

表3. Altera抖動屏蔽（100 MHz RefClk）
表2. Silicon Labs的相位抖動性能與Altera的相位抖動要求
表3. Altera抖動屏蔽（100 MHz RefClk）
