石英晶體振蕩器選型設計工程師應考慮的因素

來源：http://m.py519.com 作者：億金電子 2019年03月19

石英晶體利用的基本原理是其固有的壓電特性.在施加機械應力時,壓電性源自諸如石英晶體.晶體的相對側變為帶電的,并且電位差與所使用的應力量成比例.逆轉應力也會使電荷反轉.而且,壓電效應是可逆的.晶體將作為機械應變經歷變化的電勢,因為它開始與施加的變化電壓成比例地振動.

石英晶體振蕩器基于如下原理：如果在其表面上施加交流電,則正確安裝和支撐的石英晶體將以非常確定的頻率機械振動.頻率取決于晶體的尺寸：對于AT型切割坯料,晶體越薄,振動頻率越高.振動晶體以其共振頻率消耗功率.因此,它可以用作振蕩器電路中的頻率控制元件.

研發新產品時都會涉及到石英晶振,貼片晶振的選型設計問題,根據不同問題提出對應的解決方案,那么在選擇石英晶體振蕩器電路的設計工程師應注意哪些因素呢?石英晶體振蕩器選型設計工程師應考慮的因素主要有以下幾種.

1.環境變化

晶振晶體具有溫度響應性.避免將晶體放置在熱點或冷點附近.在穩定性至關重要的情況下,可能需要溫控振蕩器或烘箱.

2.駕駛水平

所有晶體單元的頻率都會隨著驅動電平的變化而發生某種程度的變化.因此,石英貼片晶振指定的驅動電平必須是實際在設備中使用的驅動電平.

GED調整為各種切割所指示的最大驅動水平.如果需要降低驅動電平,請查考相關規格書在指示下操作.在某些情況下,可能需要客戶的振蕩器電路.

3.操作模式

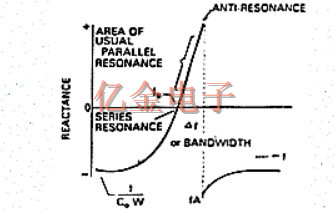

石英晶體振蕩器電路應設計為以串聯或并聯諧振模式工作.

晶體在串聯諧振和負載諧振之間保持穩定的振蕩.

以電感方式工作的晶體振蕩器電路（低于串聯諧振）通常是不穩定的.

4.隔離輸出負載

振蕩器負載應保持恒定,以防止振蕩器后的放大器級產生不必要的無功效應.

在需要高穩定性的情況下,可能需要適當的屏蔽,緩沖放大器或中和電路.

5.調節電源

在大多數情況下,石英晶體振蕩器的頻率穩定性直接取決于電源的穩定性,因此,電壓調節很重要.
