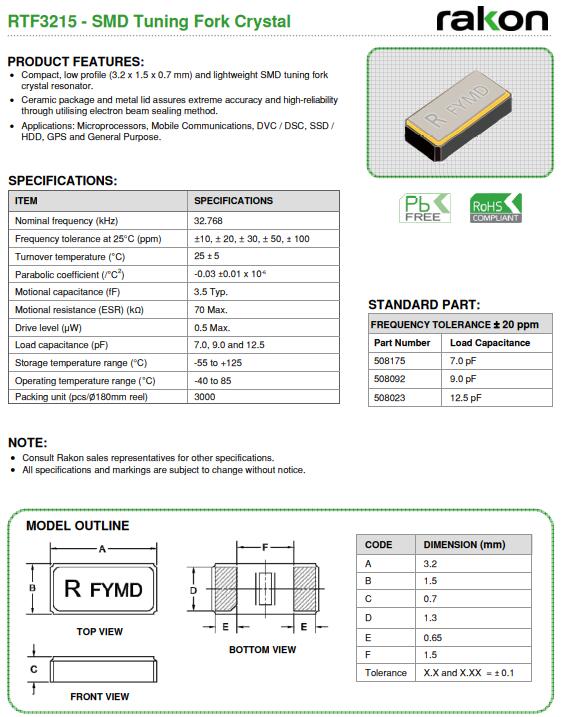

石英晶體振蕩器和實時時鐘模塊:所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。未用輸入終端的處理:未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英晶振產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。瑞康晶振,RTF3215晶振,SMD晶振

    我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法:調整外部電容，Cd和CG的值。如果由頻率計數器測量頻率比目標頻率高，要增加外部電容CL (或Ca以及C 8的值)，以降低頻率到我們的目標頻率，反之亦然。可以采用不同負載電容(CL) 的晶振試用。試用晶振具有較低電容若頻率比目標頻率超高很多的話。請檢查波形幅度是否是正常或不使用示波器，正確的電容是通過和頻率調節到目標之后。根據該波形振幅收縮，由.于增加外部電容，請使用方法2調整頻率(較低的外部電容，并采用低電容的SMD晶體)的情況。頻率輸出頻率的目標只有三分之一。
