康泰克晶振,QC7A晶振,7050石英晶體小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
  QANTEK技術公司成立于2005年，其愿景是成為具有卓越設計和技術支持的全球時間和頻率管理組件制造商。
  為追求這一愿景，QANTEK制造符合ISO / TS質量標準。
  QANTEK創造了極具競爭力的商業模式，使其能夠?yàn)樵荚O(shè)備制造商，合同制造商和分銷商提供廣泛的高可靠性微處理器貼片晶振和晶體振蕩器。QANTEK為我們的客戶提供高質量的產品，具有競爭力的價格，及時交付，優秀的工程和技術支持，以及在短時間內改變生產要求的靈活性。QANTEK的商業模式是通過在初始設計，原型設計和制造流程中為其提供幫助，與客戶發展緊密的長期關系。
  我們的供應渠道組織高效實用。所有的銷售，工程和管理職能都在Ft。美國佛羅里達州勞德代爾市。亞洲，歐洲和中東國家的直接產品來自位于德國和香港的三個分銷中心之一。所有北美（包括加拿大）和南美的貨物都由我們的Ft處理。除非客戶另有要求，否則佛羅里達州勞德代爾設施。銷售代表和分銷商戰略性地位于世界各地，并提供本地技術和產品支持。

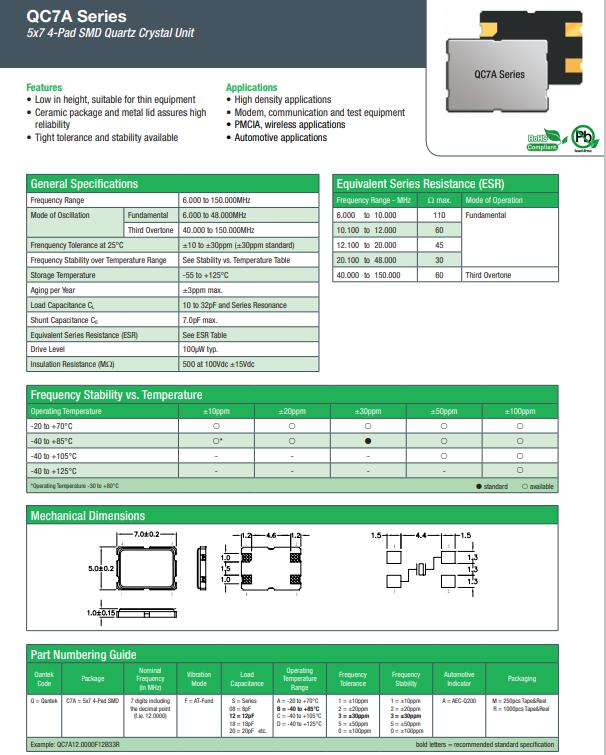

General Specifications
Frequency Range	Fundamenta	6.000 to 48.000MHz 40.000 to 150.000MHz
Frenquency Tolerance at 25°C		±10 to ±30ppm (±30ppm standard)
Frequency Stability over Temperature Range		See Stability vs. Temperature Table
Storage Temperature		-55 to +125°C
Aging per Year		±3ppm max
Load Capacitance CL		10 to 32pF and Series Resonance
Shunt Capacitance C0		7.0pF max.
Drive Level		100μW max
Insulation Resistance (MΩ)		500 at 100Vdc ±15Vdc

實際中一定要根據振蕩電路的類型選配合適的晶振，否則將因晶振使用不當或選用錯誤造成電器工作異常或不能工作。選用貼片晶振應遵循以下6點原則。
1、表面觀看。看貼片晶振外殼標記文字是否清晰規范、是否存在裂痕、引腳上是否已經焊過錫，如果從外表上發現了晶振出現瑕疵，就不應該使用。
2、選擇型號。選用的貼片晶振看清外殼的型號標記，型號表明了晶振的多項參數性能，如果晶振型號選擇不當，將導致產品應用不匹配，不能正常工作。
3、選擇諧振頻率。選用的貼片晶振慎重考慮諧振頻率是否適應實際電路的要求。如果振蕩電路需要4.43MHz的晶振，就絕不能選用諧振頻率為500KHZ的晶振。
4、選擇負載電容。選用的貼片晶振選準了諧振頻率后，還要特別注意石英晶振的負載電容屬性，辨明它是低負載電容型還是高負載電容型。只有諧振頻率、負載電容兩項參數同時滿足實際電路的需求，才算選擇正確。如果有一項參數不符合要求，就選擇錯了。
5、選擇晶振的類型。在選用的貼片晶振要考慮類型，即要搞清楚晶振是串聯諧振型還是并聯諧振型。串聯諧振型晶振為低負載電容，并聯諧振器晶振為高負載電容，如果上一步把握正確，那么選用晶振的類型也就符合了。康泰克晶振,QC7A晶振,7050石英晶體
6、晶振的替換原則。一個晶振如果損壞了，原則上應選用原型號晶振替換。在沒有原型號時，可考慮用其他型號或其他類型的晶振來替代。
