首頁進口晶振日本大真空晶體KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器

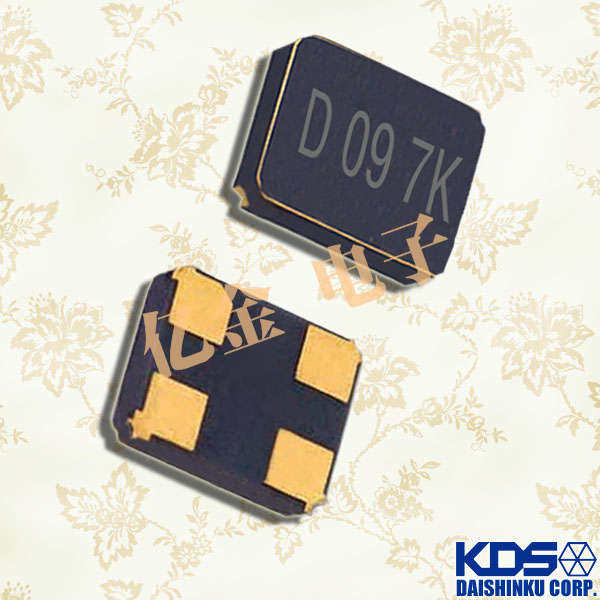

KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器

頻率：26MHZ
尺寸：3.2*2.5mm
應　用： KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器,日本進口大真空晶振,水晶振動子,音叉晶體,貼片諧振器,無源晶振,SMD晶振,陶瓷晶振,型號DSX321G,編碼1N226000AA0L是一款陶瓷面貼片型的進口無源晶振,采用優異的原料制作而...

KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器,日本進口大真空晶振,水晶振動子,音叉晶體,貼片諧振器,無源晶振,SMD晶振,陶瓷晶振,型號DSX321G,編碼1N226000AA0L是一款陶瓷面貼片型的進口無源晶振,采用優異的原料制作而成,產品具備良好的穩定性能,被廣泛應用于通信設備,DVC、DSC、PC等小型設備,藍牙、無線LAN、GPS/GNSS等,車載無線和無鑰匙進入、安全設備、多媒體設備等車載應用,工業設備等領域.

1C228322EE0D陶瓷晶振產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器

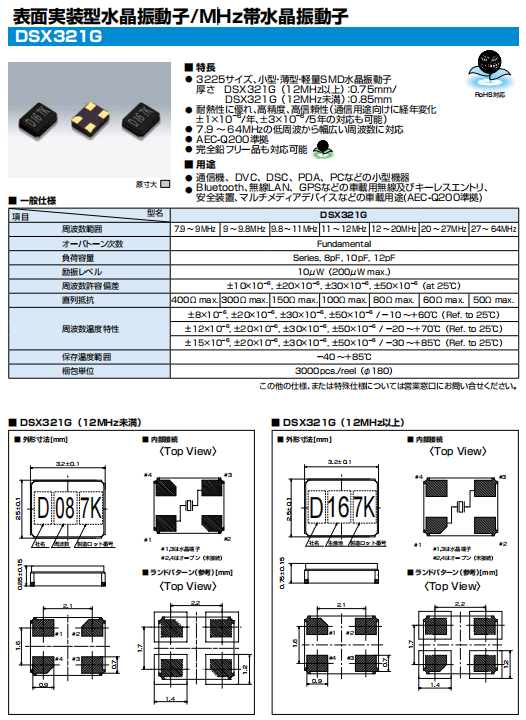

1N226000AA0L晶振參數表

項目	型名	DSX321G
周波數範囲		7.9~9MHz	9~9.8MHz	9.8~11MHz	11~12MHz	12~20MHz	20~27MHz	27~64MHz
オーバトーン次數		Fundamental
負荷容量		8pF, 10pF, 12pF
勵振レベル		10μW(200μW max.)
周波數許容偏差		±20×10−6, (at 25℃)
直列抵抗		400Ω max.	300Ω max.	150Ω max.	100Ω max.	80Ω max.	60Ω max.	50Ω max.
周波數溫度特性		±30×10−6 / −30 ~＋85℃(Ref. to 25℃)
保存溫度範囲		−40 ~＋85℃
梱包単位 (1)		3000pcs./reel(φ180)

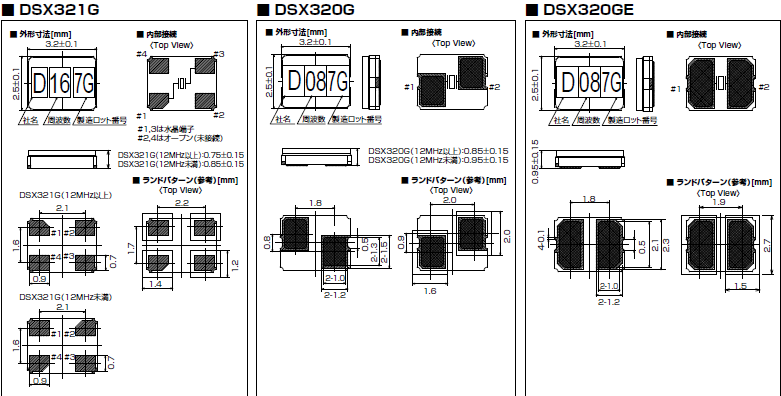

KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器 尺寸圖

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。

由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。

若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器

撞擊

雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

SMD產品

SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。

引線類型產品

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。KDS大真空晶振DSX321G,1N226000AA0L陶瓷諧振器

品牌	原廠代碼	型號	尺寸	頻率	負載/電壓	精度	溫度特性/工作溫度	腳	材質
KDS晶振	1C240000AB0G	DSX321G	3225	40.000MHZ	10PF	10PPM		4腳	陶瓷
KDS晶振	1C241600CDAA	DSX321G	3225	41.6MHZ	10PF	30PPM		4腳	陶瓷
KDS晶振	1N227000BB0AK	DSX321G	3225	27.000MHZ	11PF	12PPM		4腳	陶瓷
KDS晶振	1N230000AB0C	DSX321G	3225	30.000MHZ	10PF	30PPM		4腳	陶瓷
KDS晶振	1N240000AB0J	DSX321G	3225	40.000MHZ	15PF	15PPM		4腳	陶瓷
KDS晶振	1N227000EE0L	DSX321G	3225	27.000MHZ	9PF	50ppm		4腳	陶瓷
KDS晶振	1N226000AA0L	DSX321G	3225	26.000MHZ	7.5pf	10ppm		4腳	陶瓷
KDS晶振	1N226000AA0G	DSX321G	3225	26.000MHZ	12.5PF	10ppm		4腳	陶瓷
KDS晶振	1N226000AA0E	DSX321G	3225	26.000MHZ	8.1PF	10PPM		4腳	陶瓷
KDS晶振	1C228322EE0D	DSX321G	3225	28.322MHZ	10PF	50PPM		4腳	陶瓷
KDS晶振	1C254000CC0C	DSX321G	3225	54.000MHZ	10PF	30PPM		4腳	陶瓷
KDS晶振	1C319200AA0A	DSX321G	3225	19.200MHZ	8PF	10PPM		4腳	陶瓷
KDS晶振	1C338400AA0B	DSX321G	3225	38.400MHZ	10PF	10PPM		4腳	陶瓷
KDS晶振	1C227000BBAH	DSX321G	3225	27.000MHZ	11PF	12ppm		4腳	陶瓷
KDS晶振	1C208000CE0H	DSX321G	3225	8.000MHZ	10PF	30PPM	負40~85度
KDS晶振	1N232000AA0N	DSX321G	3225	32.000MHZ
KDS晶振	7AD01200A1R	DSX321G	3225	12.000MHZ
KDS晶振	1C216000BF0B	DSX321G	3225	16.000MHZ
KDS晶振	7AD00800A1C	DSX321G	3225	8.000MHZ	12PF		-40~85度
KDS晶振	1N226000AB0J	DSX321G	3225	26.000MHZ	11PF	10PPM
KDS晶振	1N227000AB0N	DSX321G	3225	27MHZ
KDS晶振	1C226000BE0D	DSX321G	3225	26.000MHZ
KDS晶振	1C216384BE0D	DSX321G	3225	16.384MHZ
KDS晶振	1C224576AC0A	DSX321G	3225	24.576MHZ
KDS晶振	1C210000EK0C	DSX321G	3225	10.000MHZ
