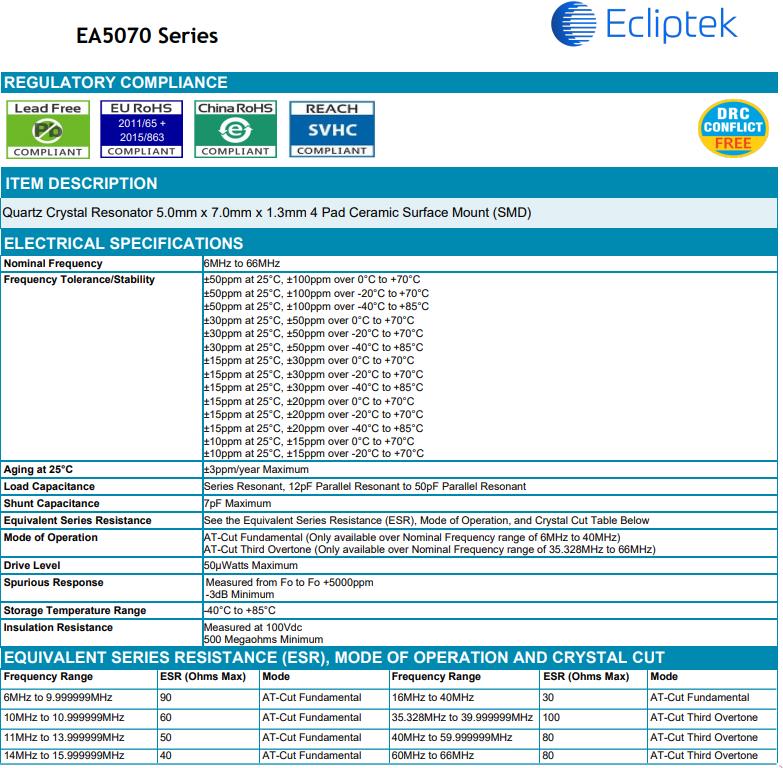

EA5070MA14-26.000M晶振   參數表

日蝕晶振規格	單位	日蝕貼片晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	26.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,0755-27876565
頻率溫度特征	f_tem	±15 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	7PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	100μW	-40°C —  +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

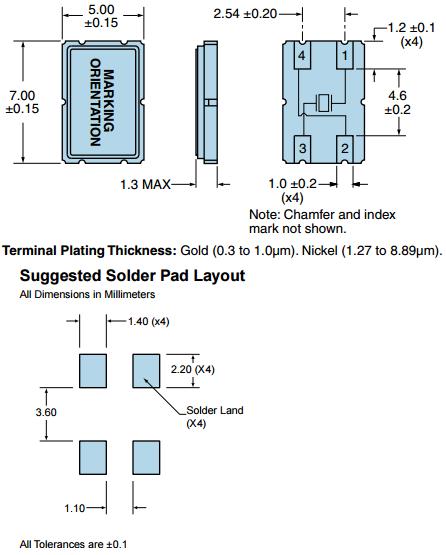

Ecliptek晶振EA5070,EA5070MA14-26.000M石英貼片晶振   尺寸圖


        日蝕集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
        日蝕集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.Ecliptek晶振EA5070,EA5070MA14-26.000M石英貼片晶振
        盡可能的采用無害的石英晶振, 晶體振蕩器,有源晶振壓電石英晶體元器件、壓電石英晶體的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
        根據需要,提高環境技術、材料和晶振晶體,石英振蕩器產品的發展信息及環境管理活動的公開性.
        日蝕晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
        所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
        消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Ecliptek晶振EA5070,EA5070MA14-26.000M石英貼片晶振
        對我們的有源晶振,壓控振蕩器,貼片石英晶振, 晶體諧振器、普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

Part Number	Cut/Mode	Package Description	Frequency Stability	Operating Temperature Range	Aging	Shunt Capacitance
EA5070KA12-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA14-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA16-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA18-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA20-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA22-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA24-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA27-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KA30-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070KAS-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	0°C to +70°C	±3ppm	7pF Maximum
EA5070LA12-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA14-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA16-6.000M	歐美進口晶振	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA18-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA20-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA22-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA24-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA27-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LA30-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070LAS-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-20°C to +70°C	±3ppm	7pF Maximum
EA5070MA12-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
EA5070MA14-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
EA5070MA16-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
EA5070MA18-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
EA5070MA20-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
EA5070MA22-6.000M	AT-Cut Fundamental	SMD Ceramic 5.0mm x 7.0mm	±15ppm	-40°C to +85°C	±3ppm	7pF Maximum
