使用頻譜分析儀消除時鐘幅度變化對抖動和相位噪聲測量的影響
來源：http://m.py519.com 作者：億金電子 2024年12月19
抖動和相位噪聲是顯著影響現代通信系統性能的關鍵參數。隨著數據速率的不斷提高，對這些參數的精確測量和管理的需求變得更加重要。通過采用先進的測量技術并了解抖動和相位噪聲之間的相互作用，工程師可以提高高速通信接口的可靠性和效率。
抖動和相位噪聲測量的精度直接反映了對使用 clocks 的應用的影響。不準確的測量會導致系統過度設計，從而導致更高的成本和功耗。另一方面，低估抖動和相位噪聲會導致系統故障和數據損壞。頻譜分析儀通過提供時域信號的頻域視圖，在評估時鐘信號質量方面發揮著至關重要的作用。它們使工程師能夠可視化信號的相位和幅度的缺陷，這在相位噪聲圖中得到同等處理。通過分析相位噪聲頻譜，工程師可以深入了解時鐘信號的抖動特性，從而做出明智的設計決策。測量抖動和相位噪聲的挑戰之一是時鐘幅度變化的影響。這些變化會掩蓋信號的準確抖動和相位噪聲特性，從而導致評估不準確。
抖動和相位噪聲對應用的影響
ITU-T 將抖動定義為與假定的周期性信號的真實周期性的偏差，通常根據參考時鐘信號進行測量。低于 10 Hz 的偏差頻率被歸類為漂移，等于或高于 10 Hz 的偏差頻率被歸類為抖動。

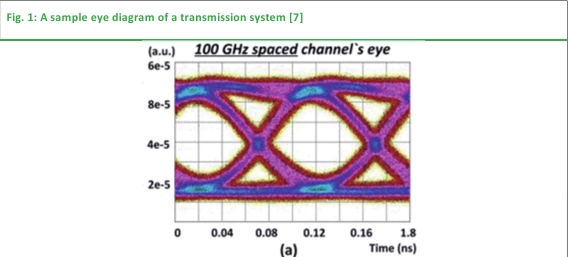

時鐘抖動會顯著影響傳輸信號的眼圖，這對于評估高速數字通信系統的質量至關重要。眼圖通過疊加多個波形來直觀地表示信號質量，眼圖張開表示時序和電壓裕量。當 clock jitter 發生時，它會導致 signal edges 的 timing 出現偏差，從而導致眼圖張開度變窄。眼圖尺寸的減小使接收器更難對數據進行精確采樣，尤其是在更高的數據速率下，相同的抖動量代表更重要的位周期百分比。較高的抖動值會在傳輸系統中引入更高的誤碼率，因為正確的檢測概率會隨著眼圖的窄而降低。抖動的影響可能因其幅度、類型和使用的測量帶寬而異。確定性抖動可以產生不對稱的眼圖張開度，而隨機抖動會均勻地減小眼圖大小。
電信標準組織（如 ITU-T）為 SONET（同步光纖網絡）和 SDH（同步數字體系）等系統定義了 12 kHz 至 20 MHz 抖動帶寬。這些標準有助于保持信號完整性和同步性，確保不同設備和網絡之間的互操作性。該系列的選擇作為這些傳統標準的一部分被廣泛采用，并繼續應用于其他現代傳輸系統。帶寬范圍已發展成為傳輸系統中使用的標準范圍，因為它可以有效地捕獲對系統性能產生重大影響的抖動分量，即使基于以太網的更高傳輸速度系統使用更高的帶寬來指定抖動。

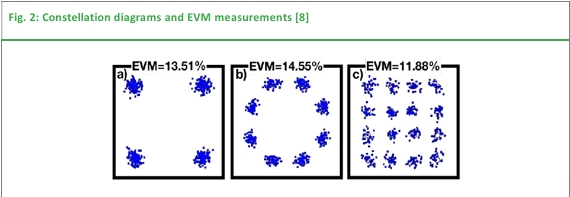

相位噪聲主要與正交調制系統有關，其中任何相位移動都會使信號星座圖模糊不清。這種涂抹會對誤差矢量幅度 （EVM） 產生不利影響，這是衡量信號質量的關鍵指標;因此，最小化 clock 的 EVM 貢獻對于保持信號完整性至關重要。在這些系統中，來自接近載波頻率和非常高頻的頻率偏移的相位噪聲變得越來越重要。當幀大小范圍從幾毫秒到幾十毫秒時，近載波頻率表現出較小的變化，這有助于保持星座的簡潔和獨特。
相反，較高的頻率偏移對于保持星座的清晰度至關重要，因為它們有助于減輕相位噪聲的影響。隨著通信系統向更高階的調制方案發展，例如 256 QAM 甚至 1024 QAM，必須最大限度地減少參考振蕩器的相位噪聲貢獻。高階調制需要更清晰的信號，以防止誤碼率增加，這使得參考振蕩器的質量成為實現可靠和高效數據傳輸?shù)年P鍵因素。總之，管理相位噪聲并確保時鐘振蕩器的最小貢獻對于優化高級調制系統的性能、提高整體通信可靠性至關重要。
參考時鐘解決方案的幅度變化
多個源會導致振幅變化對振蕩器產生影響。振幅-頻率影響對應于諧振器頻率對振蕩水平的依賴性，表現為振幅和相位諧振曲線的失真。振蕩器設計注意盡可能減少影響。然而，在所有實際的振蕩器中，由于振蕩技術的固有性質，可能會發生振幅變化。與其他振蕩器技術相比，石英晶體振蕩器對振幅-頻率效應的影響最小。
電源噪聲通過引入提供給振蕩器的電壓波動來增加振蕩器幅度噪聲。這些電壓變化會影響輸出幅度，即使是很小的比例，尤其是在敏感情況下。
振蕩器的隨機游走行為是指由于隨機噪聲過程，振蕩器的相位或頻率隨時間逐漸漂移的現象。這種隨機游走通常由各種噪聲源驅動，例如熱噪聲、閃爍噪聲或其他環境變化，隨著時間的推移而累積。雖然這主要影響相位或頻率穩定性，但導致相位或頻率隨機移動的噪聲過程也會影響信號的幅度。必須強調的是，這對信號穩定性的貢獻幾乎可以忽略不計，除了長期保持行為的振蕩器。
幅度變化不會影響系統，因為終端系統更關心相位變化，從而導致抖動和相位噪聲。正如我們在本技術說明的后面部分所看到的，測量系統還將在測量結果中包括信號幅度變化的影響，這會導致有關 clock's 性能的信息不準確。
幅度變化對輸出相位噪聲頻譜的影響

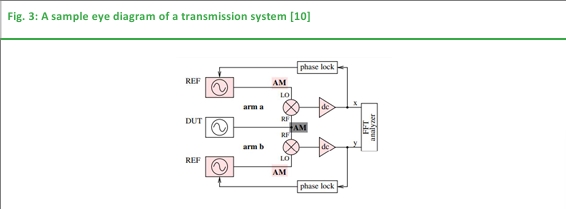

在相位噪聲測量系統中，DUT 信號與本地參考混合，混頻器充當相位檢測器，產生取決于相位誤差的電壓信號電平，然后通過 ADC 測量并執行 FFT 分析。該系統的典型框圖如下所示 ：
一種改進的相位噪聲和抖動測量方法
雖然時鐘信號的幅度變化不會直接影響通信系統的性能，但它們會顯著影響相位噪聲測量的結果。這是因為通常用于相位噪聲測量的頻譜分析儀對幅度和相位波動的處理相同。因此，測得的相位噪聲頻譜可能包括幅度變化的貢獻，從而導致準確相位噪聲特性的表示不準確。為了解決這個問題，已經提出了一種方法，可以在測量過程中將相位噪聲的影響與幅度變化隔離開來。
在執行相位噪聲測量之前，時鐘信號應通過高質量的緩沖器或限幅器，以限制其幅度變化。一個高增益、設計良好的 clock buffer 將限制 amplitude 變化，只傳遞相位變化。這確保了提供給相位噪聲測量設備的信號具有穩定的幅度，從而最大限度地減少了幅度波動對測量的影響。
該技術說明提出了一種新技術，通過解決時鐘幅度變化的影響，提高通信系統中抖動和相位噪聲測量的精度。抖動和相位噪聲對于評估信號質量至關重要，準確的測量可以帶來更好的系統設計或數據損壞。測量這些參數的主要挑戰之一是時鐘信號中的幅度波動，當使用頻譜分析儀時，這可能會扭曲準確的抖動和相位噪聲特性。通常，頻譜分析儀對幅度和相位波動的處理方式相同，如果不控制幅度變化，會導致相位噪聲的表示不準確。
為了緩解這個問題，該說明建議在執行相位噪聲測量之前使用緩沖器或限幅器。通過這些緩沖器傳遞時鐘信號，幅度變化被最小化，使頻譜分析儀能夠專注于更精確地測量相位噪聲。該技術將相位噪聲與幅度噪聲隔離開來，更準確地表示信號的實際性能。該緩沖器在精確定時和低抖動對于高速數據傳輸至關重要的系統中尤為重要，因為它可以確保幅度引起的失真不會破壞測量結果。
